 Audi Q7   Uso  Cockpit
Cockpit: lato sinistro

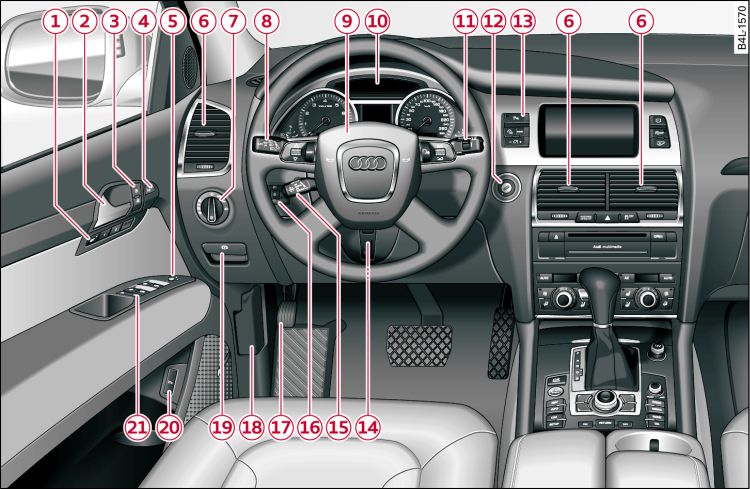

Fig. 1 Cockpit: lato sinistro
Cockpit: lato destro

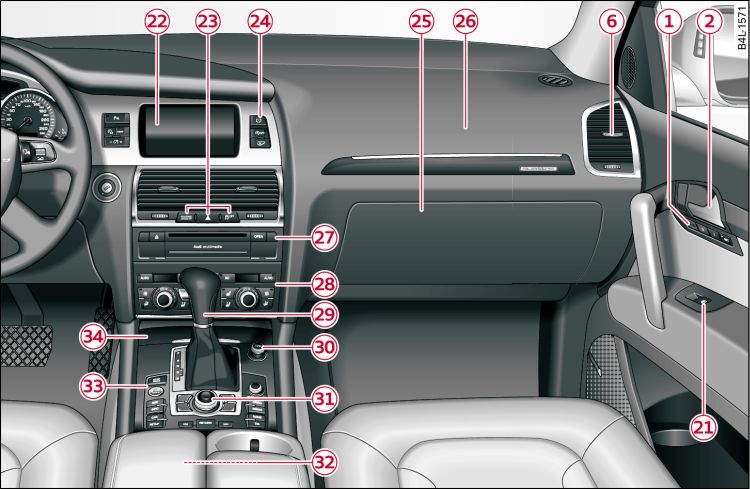

Fig. 2 Cockpit: lato destro
-1-Tasti memoria
-2-Levetta apriporta
-3-Interruttore chiusura centralizzata
-4-Tasto dell'Audi side assist
-5-Regolazione specchi retrovisori esterni
-6-Bocchette di ventilazione con rotella zigrinata
-7-Interruttore luci
-8-
Leva di comando per:
-9-
Volante con:
-10-Quadro strumenti
-11-
Leva di comando per:
-12-Blocchetto di accensione
-13-
Tasti per:
-14-
Piantone sterzo regolabile, a seconda dell'equipaggiamento scelto:
-15-
Leva di comando per:
-16-Regolazione della profondità dei fari
-17-Pedale del freno di stazionamento
-18-Sbloccaggio del cofano vano motore
-19-Maniglia di disinserimento del freno di stazionamento
-20-Interruttore di sbloccaggio del cofano del bagagliaio
-21-Alzacristalli elettrici
-22-Display MMI
-23-
Tasto/spia di controllo per:
-24-
Tasti per:
-25-Cassetto portaoggetti
-26-Airbag per il passeggero anteriore
-27-Multimedia Audi
-28-Climatizzatore automatico comfort
-29-Leva selettrice del cambio automatico
-30-Presa a 12 volt
-31-Unità di comando MMI
-32-Vano portaoggetti o cambia CD
-33-Tasto START ENGINE/STOP ENGINE
-34-
Posacenere e accendisigari
Avvertenza
  • Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
  • L'uso del Multi Media Interface (MMI) è descritto in un libretto d'istruzioni apposito.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a Link. I numeri di riferimento dei comandi sono però gli stessi.
