Manual de instruções AUDI Q7 ano VERSÃO 2010
 Audi Q7   Utilização  Painel de bordo
Painel de bordo: lado esquerdo

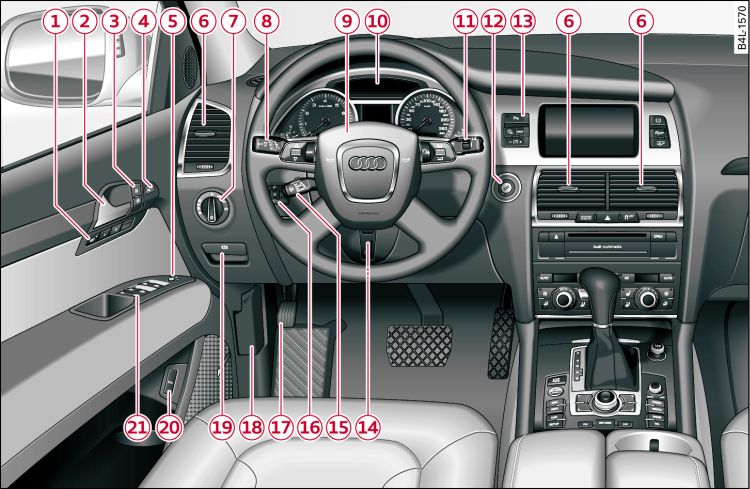

Fig. 1 Painel de bordo: lado esquerdo
Painel de bordo: parte do lado direito

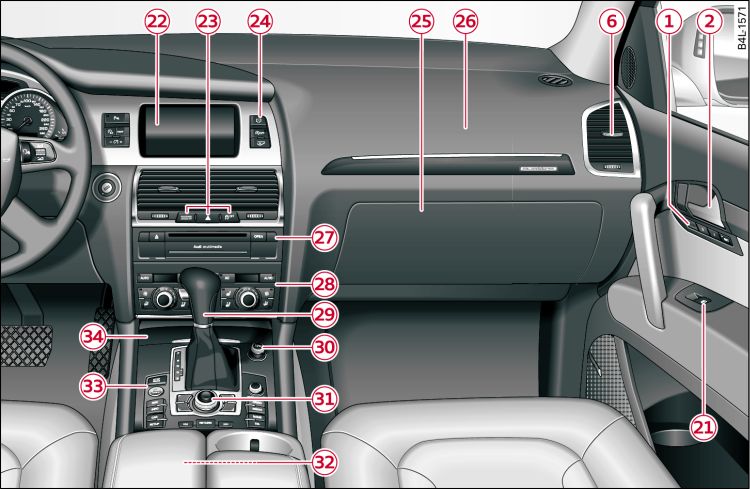

Fig. 2 Painel de bordo: parte do lado direito
-1-Teclas memory
-2-Manípulo da porta
-3-Interruptor do fecho centralizado
-4-Tecla para Audi side assist
-5-Regulação eléctrica dos espelhos exteriores
-6-Difusores com roda recartilhada
-7-Interruptor das luzes
-8-
Alavanca de comando de:
-9-
Volante com:
-10-Painel de instrumentos
-11-
Alavanca de comando de:
-12-Fechadura da ignição
-13-
Botões de:
-14-
Coluna da direcção regulável, dependendo do equipamento:
-15-
Alavanca de comando de:
-16-Regulação do alcance dos faróis
-17-Pedal de comando do travão de estacionamento
-18-Desbloqueador da tampa do compartimento do motor
-19-Manípulo para soltar o travão de estacionamento
-20-Interruptor para destrancar a tampa do porta-bagagens
-21-Comandos eléctricos dos vidros
-22-Ecrã do MMI
-23-
Tecla/Luz de controlo para:
-24-
Botões de:
-25-Porta-luvas
-26-Airbag do passageiro
-27-Audi multimedia
-28-Ar condicionado automático de conforto
-29-Alavanca de selecção da caixa de velocidades automática
-30-Tomada de 12 Volts
-31-Unidade de comando do MMI
-32-Prateleira ou CD-Changer
-33-Tecla START ENGINE STOP/STOP ENGINE
-34-
Cinzeiro e isqueiro
Nota
  • Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
  • A utilização da Interface Multi Média (MMI) está descrita num manual de instruções à parte.
  • Nos veículos com direcção à direita* a disposição dos comandos é um pouco diferente da apresentada na Link. Os símbolos que referenciam os comandos são, no entanto, idênticos.
