 Audi A7 Sportback   Obsługa  Wnętrze samochodu
Kokpit: lewa strona

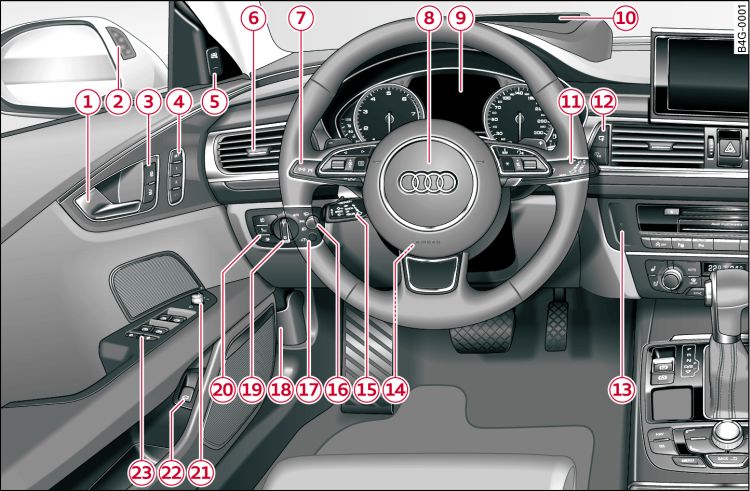

rys.1 Kokpit: lewa strona
Kokpit: prawa strona

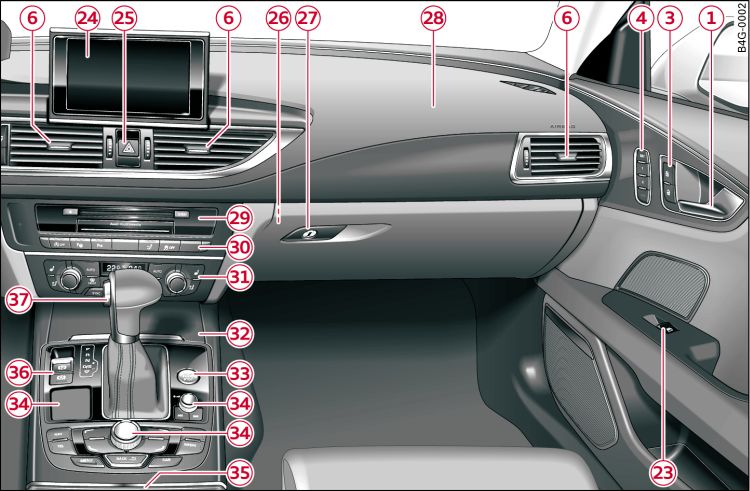

rys.2 Kokpit: prawa strona
-1- Klamka drzwi
-2- Wskazanie systemu Audi side assist
-3- Wyłącznik centralnego zamka
-4- Przyciski funkcji pamięci*
-5- Przycisk systemu Audi side assist
-6- Wyloty powietrza z pokrętłem
-7-
Dźwignia:
-8-
Kierownica wielofunkcyjna:
-9- Zestaw wskaźników
-10- Wyświetlacz Head-up*
-11- Dźwignia obsługi wycieraczek i urządzenia do mycia szyb
-12-
Przyciski:
-13- Uruchamianie silnika w razie niesprawności
-14-
Regulacja kierownicy, w zależności od wyposażenia:
-15-
Dźwignia:
-16- Przycisk dla wyświetlacza Head-up* włączanie/wyłączanie, regulacja wysokości
-17- Oświetlenie przyrządów
-18- Odblokowanie pokrywy przedziału silnikowego
-19- Wyłącznik świateł
-20-
Przyciski:
-21- Elektryczna regulacja lusterek zewnętrznych
-22- Wyłącznik pokrywy bagażnika
-23- Elektryczne uruchamianie szyb
-24- Wyświetlacz MMI
-25- Światła awaryjne
-26- Wyłączanie poduszki bezpieczeństwa pasażera*
-27- Schowek w tablicy przyrządów
-28- Poduszka bezpieczeństwa przedniego pasażera
-29- Napędy dysków (MMI)
-30-
Przyciski/lampki kontrolne:
-31-
Układ klimatyzacji, w zależności od wyposażenia:
-32-
Schowek, albo popielniczka* z zapalniczką*
-33- Przycisk START ENGINE STOP
-34- Panel obsługi MMI
-35-
Uchwyt pojemnika do napoju, gniazdko elektryczne 12-woltów*
-36-
Przyciski:
-37-
W zależności od wyposażenia, dźwignia przełączania (przekładnia automatyczna) dla
Informacja
  • W zależności od wyposażenia samochodu, wskazanie na wyświetlaczu zestawu wskaźników jest wielobarwne lub jednobarwne. Ponieważ obydwa rodzaje wskazań są niemal identyczne, w niniejszej instrukcji obsługi stosowane są wskazania wielobarwne.
  • Niektóre, pokazane tutaj elementy wyposażenia znajdują się tylko w określonych wersjach samochodu albo stanowią wyposażenie dodatkowe.
  • Obsługa systemu Multi Media Interface (MMI) opisana jest w oddzielnej instrukcji obsługi.
  • W samochodzie z prawostronnym układem kierowniczym* rozmieszczenie elementów obsługi różni się częściowo od rozmieszczenia pokazanego na rysunku Link. Symbole, które oznaczają elementy obsługi są jednak takie same.
