 Audi A7 Sportback   Manejo  Puesto de conducción
Puesto de conducción: Lado izquierdo

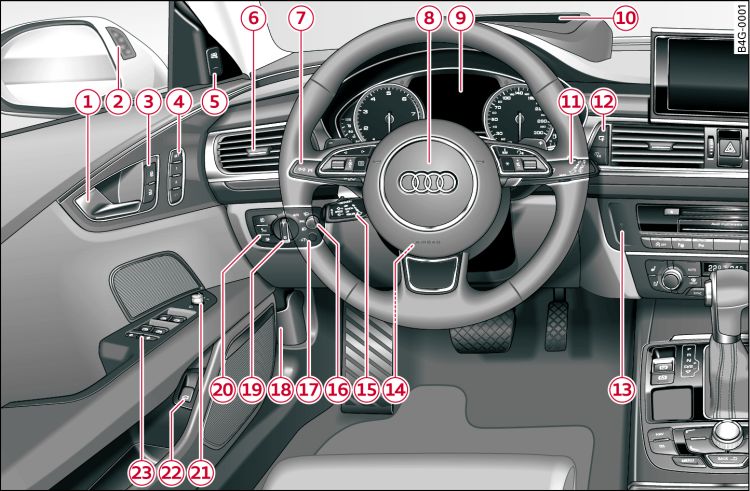

Fig. 1 Puesto de conducción: Lado izquierdo
Puesto de conducción: Lado derecho

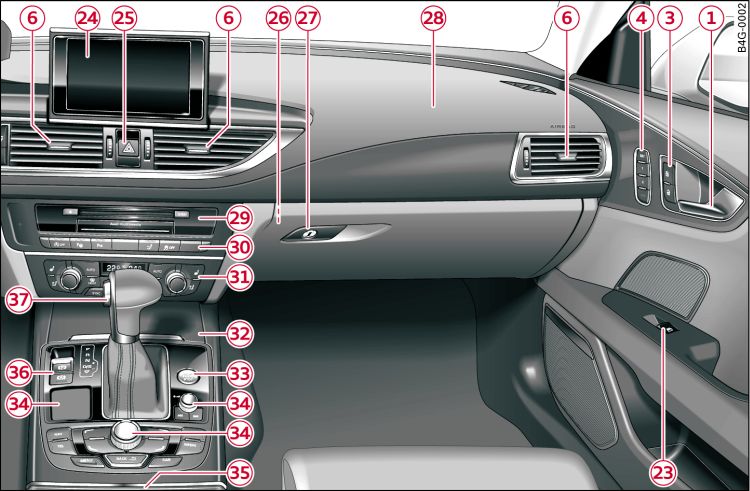

Fig. 2 Puesto de conducción: Lado derecho
-1- Manilla de la puerta
-2- Indicación Audi side assist
-3- Interruptor del cierre centralizado
-4- Teclas para función de memoria*
-5- Tecla Audi side assist
-6- Difusores de aire con ruedecilla moleteada
-7-
Palanca de mando para:
-8-
Volante multifunción con:
-9- Cuadro de instrumentos
-10- Head-up Display*
-11- Palanca de mando para limpia/lavaparabrisas
-12-
Teclas para:
-13- Arrancar el motor en caso de anomalía
-14-
Ajuste del volante, según equipamiento:
-15-
Palanca de mando para:
-16- Tecla para activar/desactivar el Head-up Display* y ajustar su altura
-17- Iluminación de los instrumentos
-18- Desbloqueo del capó
-19- Interruptor de las luces
-20-
Teclas para:
-21- Regulación eléctrica de los retrovisores exteriores
-22- Mando para el portón del maletero
-23- Elevalunas eléctricos
-24- Pantalla del MMI
-25- Intermitentes simultáneos de emergencia
-26- Desactivar el airbag del acompañante*
-27- Guantera
-28- Airbag del acompañante
-29- Unidades lectoras (MMI)
-30-
Teclas/Testigos para:
-31-
Climatizador, según equipamiento:
-32-
Compartimento o cenicero* con encendedor*
-33- Tecla START ENGINE STOP
-34- Panel de mandos del MMI
-35-
Portabebidas, toma de corriente de 12 voltios*
-36-
Teclas para:
-37-
Según el equipamiento, palanca selectora (cambio automático) para
Nota
  • En función del equipamiento del vehículo, la pantalla del cuadro de instrumentos será policroma o monocroma. Puesto que ambas opciones son prácticamente idénticas, en este manual utilizamos la representación en color.
  • Algunos de los equipamientos relacionados pertenecen sólo a determinadas versiones del modelo o son equipamientos opcionales.
  • El manejo del Multi Media Interface (MMI) se describe en un Manual de Instrucciones por separado.
  • En vehículos con volante a la derecha*, la disposición de los mandos difiere parcialmente de la que se muestra en Enlace. Los símbolos de los mandos son, sin embargo, los mismos.
