Manual de instruções Versão Audi A5 do ano 2016
►Audi A5 ►Painel de bordo ◀Vista geral do painel de bordo

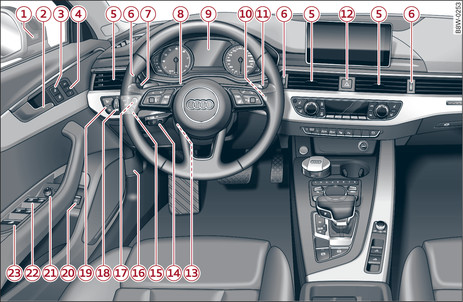

Fig. 1Painel de bordo: lado esquerdo
Fig. 1Painel de bordo: lado esquerdo

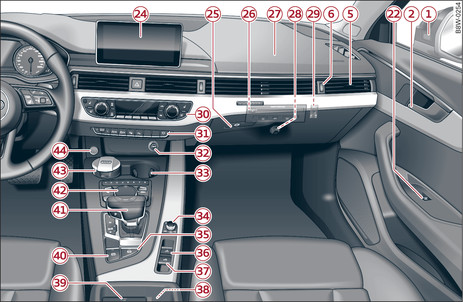

Fig. 2Painel de bordo: lado direito
Fig. 2Painel de bordo: lado direito
-1-Indicador do side assist, alerta ao sair ►
-2-Manípulo da porta
-3-Interruptor do fecho centralizado ►
-4-Teclas memory ►
-5-Difusor do ar
-6-Roda recartilhada do difusor de saída de ar
-7-
Alavanca de comando de:
-8-
Volante multifunções com:
-9-Painel de instrumentos ►
-10-Repor a zero o conta-quilómetros parcial ►
-11-Alavanca do limpa/lava-vidros ►
-12-Luzes de emergência ►
-13-Coluna de direção ajustável ►
-14-
Alavanca de comando de:
-15-Iluminação do painel de instrumentos ►
-16-Desbloqueador da tampa do compartimento do motor ►
-17-Tecla para ligar/desligar o head-up display, regular em altura ►
-18-Interruptor das luzes ►
-19-
Botões de:
-20-Interruptor da tampa da bagageira ►
-21-Regulação elétrica dos espelhos exteriores ►
-22-Comandos elétricos dos vidros ►
-23-
Dependendo do equipamento:
-24-Visor do Infotainment ►
-25-Porta-luvas com fecho ►
-26-Leitor de CD, DVD, cartões SIM-/SD ►
-27-Airbag do passageiro ►
-28-Interruptor rotativo do porta-luvas refrigerado ►
-29-Desligar o airbag do passageiro ►
-30-Ar condicionado ►
-31-
Dependendo do equipamento tecla para:
-32-Tomada ►
-33-Suporte para bebidas ►
-34-Botão ligar/desligar do Infotainment ►
-35-Assistência no arranque ►
-36-Abrir a capota ►
-37-Fechar capota ►
-38-
Apoio de braços central com porta-objetos, consoante o equipamento com:
-39-Dar arranque ao motor em caso de avaria ►
-40-Travão de estacionamento eletromecânico ►
-41-
Dependendo do equipamento:
-42-Unidade de comando do Infotainment ►
-43-Cinzeiro ►
-44-Botão START ENGINE STOP ►
Aviso
  • Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
  • Nos veículos com direção à direita* a disposição dos comandos é um pouco diferente da apresentada na ligação►. Os símbolos que referenciam os comandos são, no entanto, idênticos.
