Instrukcja obsługi AUDI Q7 2017
►Audi Q7 ►Kokpit ◀Widok wnętrza samochodu

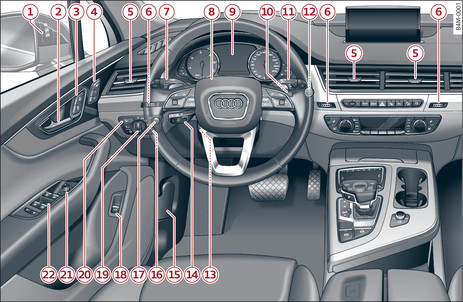

Rys. 1Kokpit: lewa strona
Rys. 1Kokpit: lewa strona

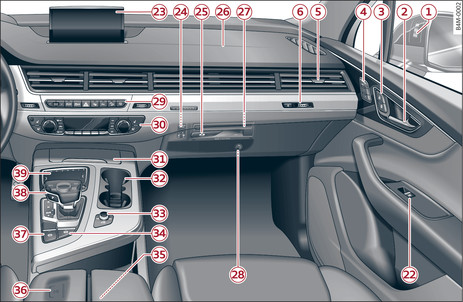

Rys. 2Kokpit: prawa strona
Rys. 2Kokpit: prawa strona
-1-Wskazanie side assist, ostrzeganie przy wysiadaniu ►
-2-Klamka drzwi
-3-Wyłącznik centralnego zamka ►
-4-Przyciski pamięci ►
-5-Wylot powietrza
-6-Pokrętło wylotu powietrza i przycisk wylotu szerokopasmowego, zależnie od wyposażenia ►
-7-
Dźwignia:
-8-
Kierownica wielofunkcyjna:
-9-Zestaw wskaźników ►
-10-Zerowanie licznika okresowego ►
-11-Dźwignia obsługi wycieraczek i urządzenia do mycia szyb ►
-12-Przycisk START ENGINE STOP albo przycisk START STOP (napęd hybrydowy Plug-in) ►
-13-
Regulacja kierownicy, w zależności od wyposażenia:
-14-
Dźwignia:
-15-Odblokowanie pokrywy przedziału silnikowego ►
-16-Oświetlenie przyrządów ►
-17-Przycisk dla wyświetlacza Head-up włączanie/wyłączanie, regulacja wysokości ►
-18-
Wyłącznik dla:
-19-Wyłącznik świateł ►
-20-
Przyciski:
-21-Elektryczna regulacja lusterek zewnętrznych ►
-22-Elektryczne uruchamianie szyb ►
-23-Wyświetlacz panelu informacyjnego ►
-24-Wyłączenie poduszki przedniego pasażera ►
-25-Zamykany schowek ►
-26-Poduszka bezpieczeństwa przedniego pasażera ►
-27-Napędy dysków dla CD, DVD, kart SIM/SD ►
-28-Pokrętło chłodzonego przedniego schowka ►
-29-
W zależności od wyposażenia, przycisk:
-30-Układ klimatyzacji ►
-31-Popielniczka i zapalniczka
„Popielniczka“►
„Zapalniczka“ ►
-32-Uchwyt pojemnika do napoju i mocowanie kluczyka samochodu ►
-33-Pokrętło włączania/wyłączania dla systemu Infotainment ►
-34-Asystent ruszania ►
-35-
Środkowy podłokietnik ze schowkiem, zależnie od wyposażenia z:
-36-Uruchamianie silnika w RAZie niesprawności ►
-37-Elektromechaniczny hamulec postojowy ►
-38-Dźwignia przełączania przekładni automatycznej ►
-39-Panel obsługi Infotainment ►
Informacja
  • Niektóre pokazane tutaj elementy wyposażenia znajdują się tylko w określonych wersjach samochodu albo stanowią wyposażenie dodatkowe.
  • W samochodzie z prawostronną kierownicą* rozmieszczenie elementów obsługi różni się częściowo od rozmieszczenia pokazanego na rysunku link►. Symbole, które oznaczają elementy obsługi są jednak takie same.
