 Audi Q7   Utilisation  Poste de conduite
Partie gauche du poste de conduite

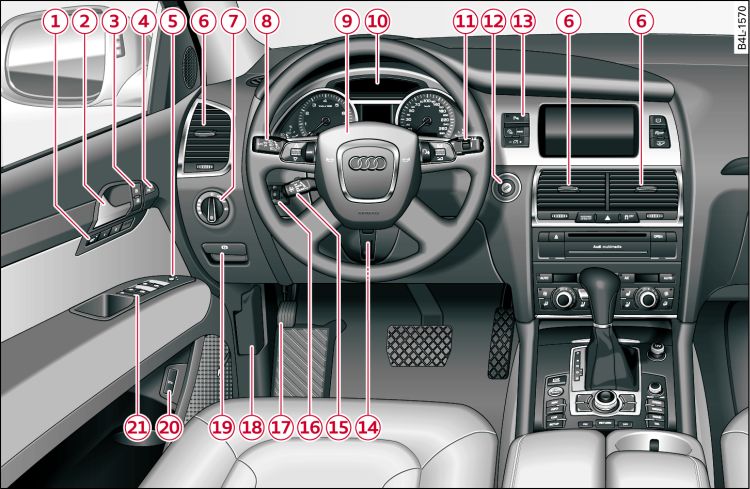

Fig. 1 Partie gauche du poste de conduite
Partie droite du poste de conduite

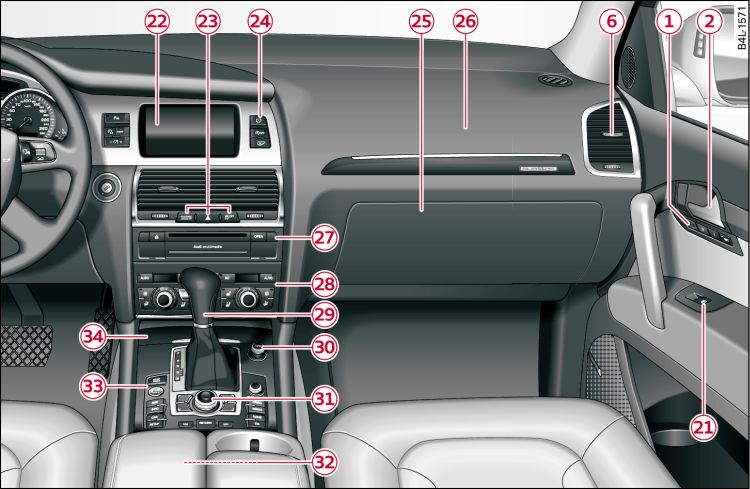

Fig. 2 Partie droite du poste de conduite
-1-Touches de mémorisation
-2-Poignée de porte
-3-Commande de verrouillage central
-4-Touche Audi side assist
-5-Réglage électrique des rétroviseurs extérieurs
-6-Diffuseurs d'air avec molette de réglage
-7-Commande d'éclairage
-8-
Levier de commande :
-9-
Volant avec :
-10-Combiné d'instruments
-11-
Levier de commande :
-12-Contact-démarreur
-13-
Touches :
-14-
En fonction de l'équipement, colonne de direction réglable  :
-15-
Levier de commande :
-16-Dispositif de réglage du site des phares
-17-Pédale de frein de stationnement
-18-Déverrouillage du capot-moteur
-19-Poignée pour desserrer le frein de stationnement
-20-Commande de déverrouillage du hayon
-21-Lève-glaces électriques
-22-Écran du MMI
-23-
Touche/témoin :
-24-
Touches :
-25-Boîte à gants
-26-Airbag passager avant
-27-Audi multimedia
-28-Climatiseur automatique confort
-29-Levier sélecteur de boîte de vitesses automatique
-30-Prise de courant de 12 volts
-31-Unité de commande du MMI
-32-Rangement ou changeur CD
-33-Touche START ENGINE/STOP ENGINE
-34-
Cendrier et allume-cigare ,
Nota
  • Quelques uns des équipements cités ici ne s'apparentent qu'à certaines versions de modèles ou sont des options.
  • L'utilisation de l'interface multimédia (MMI) est décrite dans une Notice d'Utilisation séparée.
  • Sur les véhicules avec direction à droite*, la disposition des éléments de commande diffère légèrement de la disposition présentée Link. Les symboles représentant les éléments de commande restent cependant les mêmes.
