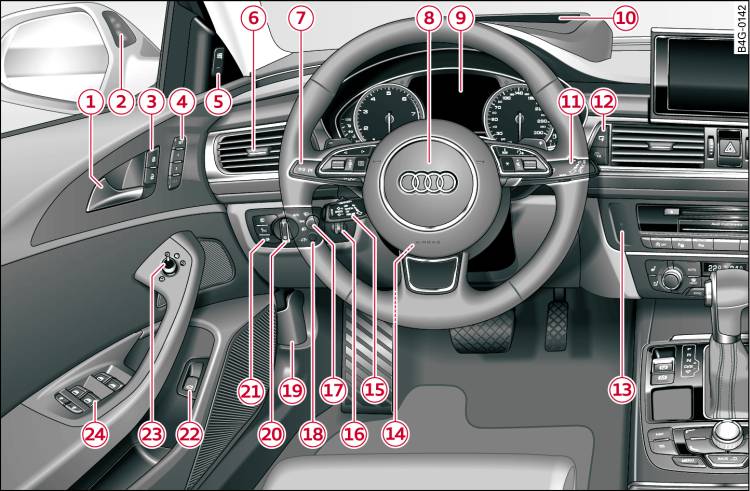

- Fig. 1 Partie gauche du poste de conduite
-

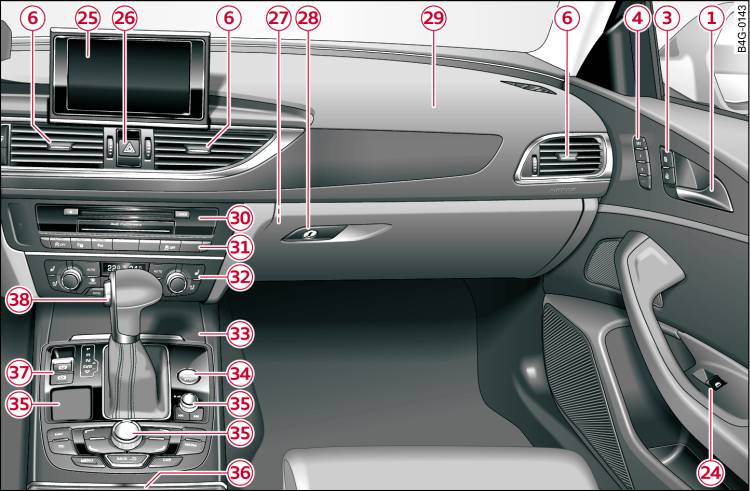

- Fig. 2 Partie droite du poste de conduite
| -1- | Poignée de porte |
| -2- | Témoins Audi side assist |
| -3- | Commande de verrouillage central |
| -4- | Touches de la fonction mémoire* |
| -5- | Touche Audi side assist |
| -6- | Diffuseurs d'air avec molette de réglage |
| -7- |
Levier de commande :
|
| -8- |
Volant multifonction avec :
|
| -9- | Combiné d'instruments |
| -10- | Affichage tête haute* |
| -11- | Levier d'essuie-glaces/de lave-glace |
| -12- |
Touches :
|
| -13- | Lancement du moteur en cas de perturbation |
| -14- |
Réglage du volant, selon l'équipement :
|
| -15- |
Levier de commande :
|
| -16- | Réglage du site des phares* |
| -17- | Touche de mise en/hors fonction de l'affichage tête haute*, réglage de la hauteur |
| -18- | Éclairage des cadrans |
| -19- | Déverrouillage du capot-moteur |
| -20- | Commande d'éclairage |
| -21- |
Touches :
|
| -22- | Commande du hayon |
| -23- | Réglage électrique des rétroviseurs extérieurs |
| -24- | Lève-glaces électriques |
| -25- | Écran du MMI |
| -26- | Signal de détresse |
| -27- | Désactivation de l'airbag du passager avant* |
| -28- | Boîte à gants |
| -29- | Airbag passager avant |
| -30- | Lecteurs (MMI) |
| -31- |
Touches/témoins :
|
| -32- |
Climatiseur en fonction de l'équipement :
|
| -33- |
Rangement ou cendrier* avec
allume-cigare*
|
| -34- | Touche START ENGINE STOP |
| -35- | Unité de commande du MMI |
| -36- |
Porte-gobelets, prise de courant de 12 volts*
|
| -37- |
Touches :
|
| -38- |
Selon l'équipement, levier sélecteur (boîte automatique)
de
|
Nota
- En fonction de l'équipement du véhicule, l'affichage à l'écran du combiné d'instruments sera multicolore ou unicolore. Etant donné que les deux types d'affichage sont quasiment identiques, seul l'affichage multicolore est représenté dans la présente Notice d'Utilisation.
- Quelques uns des équipements cités ici ne s'apparentent qu'à certaines versions de modèles ou sont des options.
- L'utilisation de l'interface multimédia (MMI) est décrite dans une Notice d'Utilisation séparée.
- Sur les véhicules avec direction à droite*, la disposition des éléments de commande diffère légèrement de la disposition présentée Link. Les symboles représentant les éléments de commande restent cependant les mêmes.
