Audi Q7 jaar version 2010 Overzicht

Gebruiksaanwijzing AUDI Q7 jaar version 2010

Audi Q7 Bediening Bestuurdersruimte

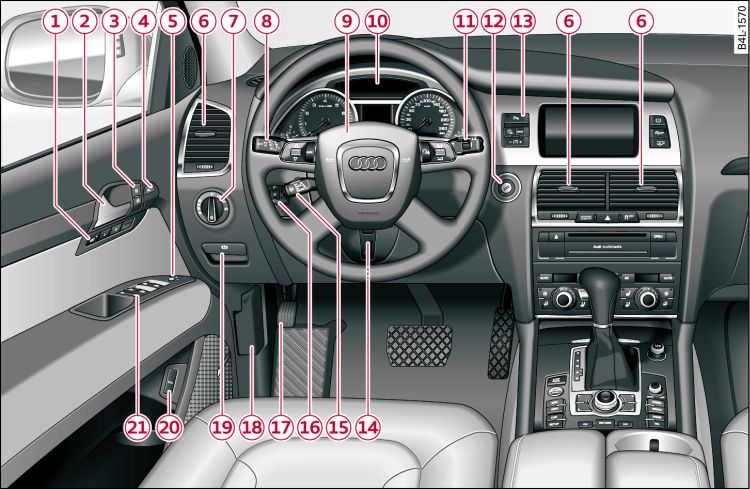

: Afb.1 Bestuurdersruimte: Links

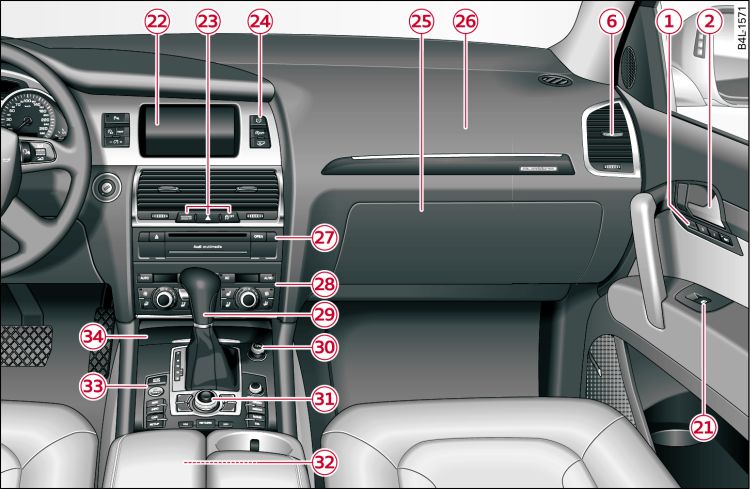

: Afb.2 Bestuurdersruimte: Rechts

-1-	Geheugentoetsen
-2-	Portiergreep
-3-	Knop voor centrale vergrendeling
-4-	Knop voor Audi side assist
-5-	Elektrische buitenspiegelverstelling
-6-	Luchtroosters met kartelwieltje
-7-	Lichtschakelaar
-8-	Bedieningshendel voor: knipperlicht en grootlicht Audi lane assist
-9-	Stuurwiel met: claxon bestuurdersairbag bedieningstoetsen voor audio, video, telefoon en spraakbedieningssysteem peddels voor tiptronic toets voor stuurwielverwarming
-10-	Instrumentenpaneel
-11-	Bedieningshendel voor: ruitenwissers en -sproeiers boordcomputer
-12-	Contactslot
-13-	Knoppen voor: parkeerhulp terugzetten dagteller CHECK-toets instrumentenverlichting
-14-	Verstelbare stuurkolom, afhankelijk van de uitrusting: mechanisch elektrisch
-15-	Bedieningshendel voor: snelheidsregelsysteem adaptive cruise control
-16-	Lichtbundelhoogteverstelling
-17-	Pedaal voor het vastzetten van de parkeerrem
-18-	Ontgrendeling voor motorkap
-19-	Trekgreep voor het loszetten van de parkeerrem
-20-	Knop voor het ontgrendelen van de achterklep
-21-	Elektrische ruitbediening
-22-	MMI-scherm
-23-	Knop/controlelampje voor: PASSENGER AIR BAG OFF alarmlichten elektronisch stabiliseringsprogramma (ESP)
-24-	Knoppen voor: in- en uitschakelen MMI-scherm start-stopsysteem openen dashboardkastje
-25-	Dashboardkastje
-26-	Bijrijdersairbag
-27-	Audi multimedia
-28-	Automatische comfortairco
-29-	Keuzehendel voor automatische versnellingsbak
-30-	12 volt stopcontact
-31-	MMI-bedieningseenheid
-32-	Opbergvak of cd-wisselaar
-33-	START ENGINE/STOP ENGINE-knop
-34-	Asbakken en sigarettenaansteker „Asbakken“ „Sigarettenaansteker“

Aanwijzing

Enkele van de hier vermelde uitrustingsdetails horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen.
De bediening van de Multi Media Interface (MMI) is in een apart instructieboekje beschreven.
Bij wagens met rechts stuur^* wijkt de rangschikking van de bedieningselementen gedeeltelijk van de op Link weergegeven rangschikking af. De symbolen die de bedieningselementen markeren, zijn echter gelijk.
