 Audi A7 Sportback   Uso  Cockpit
Cockpit: lato sinistro

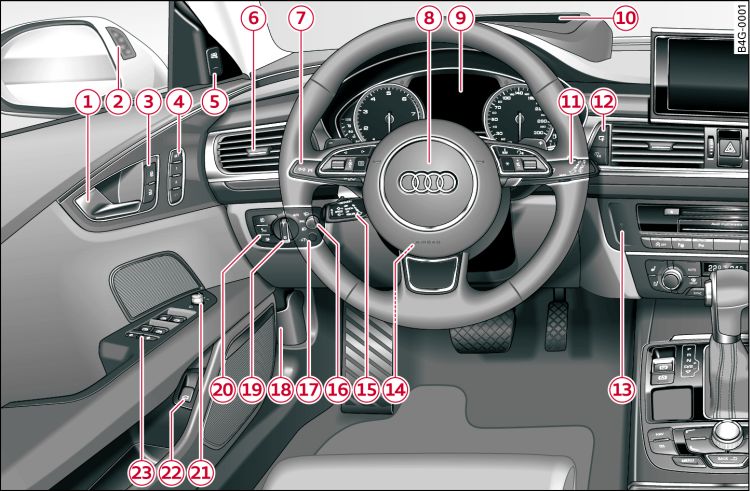

Fig. 1 Cockpit: lato sinistro
Cockpit: lato destro

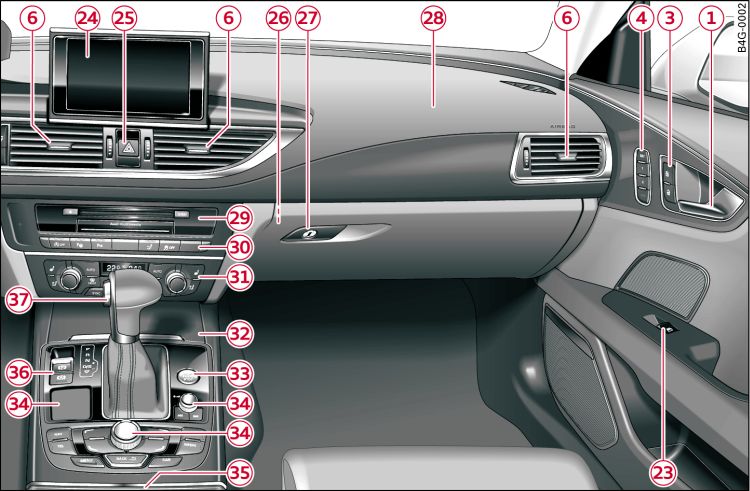

Fig. 2 Cockpit: lato destro
-1- Levetta apriporta
-2- Visualizzazione Audi side assist
-3- Interruttore chiusura centralizzata
-4- Tasti della funzione memory*
-5- Tasto Audi side assist
-6- Bocchette di ventilazione con rotella zigrinata
-7-
Leva di comando per:
-8-
Volante multifunzione con:
-9- Quadro strumenti
-10- Head-up display*
-11- Leva di comando dell'impianto tergilavacristalli
-12-
Tasti per:
-13- Avviamento del motore in caso di anomalia
-14-
Regolazione del volante, a seconda dell'equipaggiamento scelto:
-15-
Leva di comando per:
-16- Tasto di accensione, spegnimento e regolazione dell'altezza dell'head-up display*
-17- Illuminazione strumenti
-18- Sbloccaggio del cofano vano motore
-19- Interruttore luci
-20-
Tasti per:
-21- Regolazione specchi retrovisori esterni
-22- Interruttore del cofano del bagagliaio
-23- Alzacristalli elettrici
-24- Display MMI
-25- Lampeggio di emergenza
-26- Disattivazione airbag passeggero*
-27- Cassetto portaoggetti
-28- Airbag per il passeggero anteriore
-29- Periferiche (MMI)
-30-
Tasti/spie di controllo per:
-31-
Climatizzatore, a seconda dell'equipaggiamento scelto:
-32-
Vano portaoggetti o posacenere* con accendisigari*
-33- Tasto START ENGINE STOP
-34- Unità di comando MMI
-35-
Portabevande, presa a 12 volt*
-36-
Tasti per:
-37-
A seconda dell'equipaggiamento scelto, leva selettrice per cambio automatico:
Avvertenza
  • A seconda dell'equipaggiamento scelto, la visualizzazione sul display del quadro strumenti è a colori o monocromatica. Essendo il contenuto pressoché identico, nelle pagine di questo libretto si prenderà ad esempio la visualizzazione a colori.
  • Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
  • L'uso del Multi Media Interface (MMI) è descritto in un libretto d'istruzioni apposito.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a Link. I numeri di riferimento dei comandi sono però gli stessi.
