Instrukcja obsługi Wersja Audi A5 roku 2016
Audi A5 Kokpit Widok kokpitu

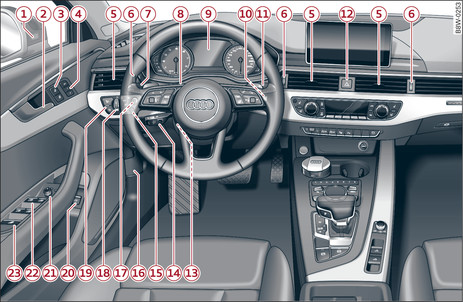

Rys. 1Kokpit: lewa strona
Rys. 1Kokpit: lewa strona
Rys. 2Kokpit: prawa strona
Rys. 2Kokpit: prawa strona
-1-Wskazanie side assist, ostrzeganie przy wysiadaniu
-2-Klamka drzwi
-3-Wyłącznik centralnego zamka
-4-Przyciski pamięci
-5-Wylot powietrza
-6-Pokrętło wylotu powietrza
-7-
Dźwignia:
-8-
Kierownica wielofunkcyjna:
-9-Zestaw wskaźników
-10-Zerowanie licznika okresowego
-11-Dźwignia obsługi wycieraczek i urządzenia do mycia szyb
-12-Światła awaryjne
-13-Regulowana kolumna kierownicy
-14-
Dźwignia:
-15-Oświetlenie przyrządów
-16-Odblokowanie pokrywy przedziału silnikowego
-17-Przycisk dla wyświetlacza Head-up włączanie/wyłączanie, regulacja wysokości
-18-Wyłącznik świateł
-19-
Przyciski:
-20-Wyłącznik pokrywy bagażnika
-21-Elektryczna regulacja lusterek zewnętrznych
-22-Elektryczne uruchamianie szyb
-23-
W zależności od wyposażenia:
-24-Wyświetlacz panelu informacyjnego
-25-Zamykany schowek
-26-Napędy dysków dla CD, DVD, kart SIM/SD
-27-Poduszka bezpieczeństwa przedniego pasażera
-28-Pokrętło chłodzonego przedniego schowka
-29-Wyłączenie poduszki przedniego pasażera
-30-Układ klimatyzacji
-31-
W zależności od wyposażenia, przycisk:
-32-Gniazdko elektryczne
-33-Uchwyt pojemnika do napoju
-34-Pokrętło włączania/wyłączania dla systemu Infotainment
-35-Asystent ruszania
-36-Otwieranie składanego dachu
-37-Zamykanie składanego dachu
-38-
Środkowy podłokietnik ze schowkiem, zależnie od wyposażenia z:
-39-Uruchamianie silnika w razie niesprawności
-40-Elektromechaniczny hamulec postojowy
-41-
W zależności od wyposażenia:
-42-Panel obsługi Infotainment
-43-Popielniczka
-44-Przycisk START ENGINE STOP
Informacja
  • Niektóre pokazane tutaj elementy wyposażenia znajdują się tylko w określonych wersjach samochodu albo stanowią wyposażenie dodatkowe.
  • W samochodzie z prawostronną kierownicą* rozmieszczenie elementów obsługi różni się częściowo od rozmieszczenia pokazanego na rysunku link. Symbole, które oznaczają elementy obsługi są jednak takie same.
