 Audi A5/S5   Bedienung  Cockpit
Cockpit: linke Seite

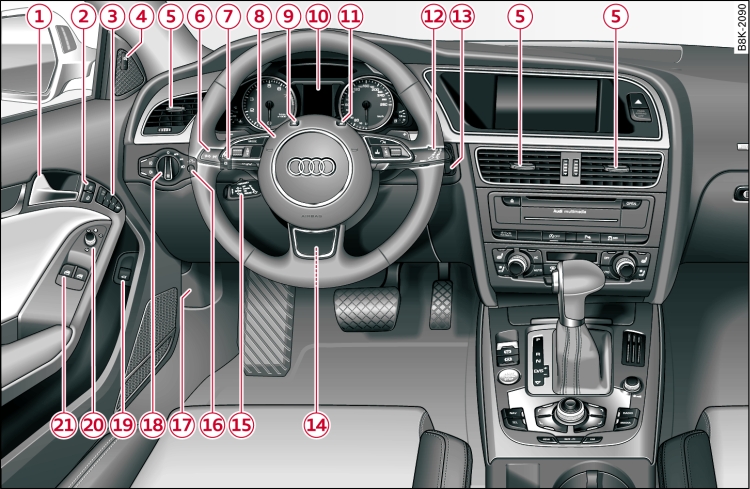

Abb. 1 Cockpit: linke Seite
Cockpit: rechte Seite

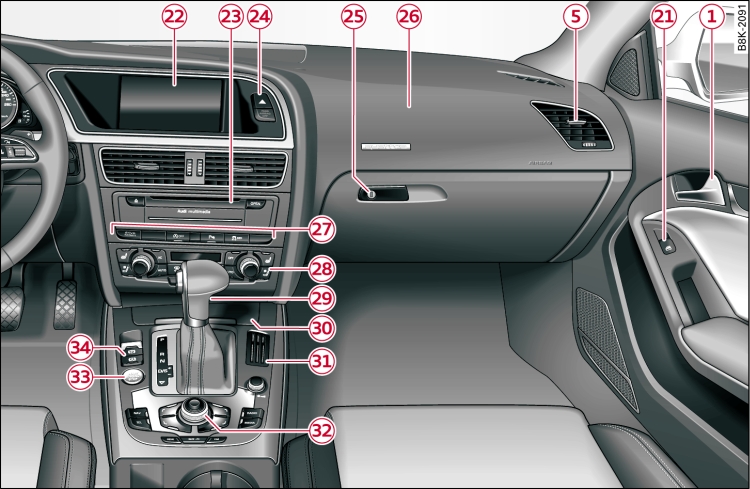

Abb. 2 Cockpit: rechte Seite
-1-Türgriff
-2-Zentralverriegelungsschalter
-3-Memoryfunktion
-4-Taste für Audi side assist
-5-Luftaustrittsdüsen mit Rändelrad
-6-
Bedienhebel für:
-7-Leuchtweitenregulierung
-8-
Lenkrad mit:
-9-Taste SET
-10-Kombiinstrument
-11-Rückstelltaste für Tageskilometerzähler
-12-
Bedienhebel für:
-13-Zündschloss
-14-Verstellbare Lenksäule (vom Lenkrad verdeckt)
-15-
Je nach Ausstattung:
-16-Instrumentenbeleuchtung
-17-Entriegelung für Motorraumklappe
-18-Lichtschalter
-19-Schalter zum Entriegeln der Gepäckraumklappe
-20-Elektrische Außenspiegelverstellung
-21-Elektrische Fensterheber
-22-Radio-Display1) bzw. MMI-Display
-23-Radioanlage bzw. MMI-Laufwerke
-24-Warnblinkanlage
-25-Handschuhfach
-26-Beifahrer-Airbag
-27-
Je nach Ausstattung:
-28-Klimaanlage
-29-
Je nach Ausstattung Wähl- oder Schalthebel für
-30-
Aschenbecher mit Zigarettenanzünder
-31-Münzhalter
-32-
Je nach Ausstattung:
-33-Taste START ENGINE STOP
-34-
Taster für:
Hinweis
  • Einige der hier aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.
  • Die Bedienung der Radioanlage bzw. des Multi Media Interface (MMI) ist in einer separaten Bedienungsanleitung beschrieben.
  • Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedienelemente zum Teil von der auf Link gezeigten Anordnung ab. Die Symbole, die die Bedienelemente markieren, sind jedoch gleich.
1) Je nach Fahrzeugausstattung ist die Darstellung im Display entweder mehrfarbig oder einfarbig. Da die beiden Darstellungen nahezu identisch sind, werden in dieser Betriebsanleitung die mehrfarbigen Darstellungen verwendet. Mit dem Radio Chorus können bestimmte Einstellungen im CAR-Menü nicht vorgenommen werden.
