Mindkét indítókábelt a helyes sorrendben kell csatlakoztatni!
-

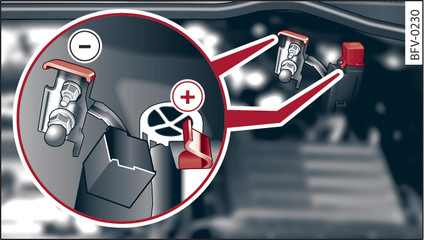

- 240. ábraMotortér: az indítókábel csatlakozásai és a töltőkészülék
-
- 241. ábraIndítási segítség egy másik jármű járműakkumulátorával: A – lemerült akkumulátor, B – áramot adó akkumulátor
Előkészületek
Zárja a parkolóféket és a kézikapcsolású sebességváltóval szerelt járműveknél kapcsolja a váltót üresbe, illetve automata váltós járműveknél az előválasztó kart a P állásba.
Kapcsolja ki mindkét járműnél az összes fogyasztót és a gyújtást.
Az indítókábel csatlakoztatása/lekötése
Az indítási rásegítéshez nyissa ki a plusz pólus fedelét.
Rögzítse a piros indítókábel egyik végét a plusz pólushoz -1- . ábra241► a járművének az indítási rásegítési pontján -A-.
Rögzítse a piros indítókábel másik végét a plusz pólushoz -2- az áramot adó járműakkumulátoron -B-.
Rögzítse a fekete indítókábel egyik végét a mínusz pólushoz -3- az áramot adó járműakkumulátoron -B-.
Rögzítse a fekete indítókábel másik végét a járművének az indítási rásegítési pontján -A- a mínusz pólushoz -4-.
Az indítókábelt úgy vezesse, hogy az ne érintkezhessen a motortérben forgó alkatrészekkel.
A motor beindítása
Indítsa be a segítséget adó jármű motorját és hagyja alapjáraton járni.
Most indítsa be a lemerült járműakkumulátorú jármű motorját.
Ha a motor nem indul be: szakítsa meg az indítózást 10 másodperc elteltével és azután 30 másodperc elteltével ismételje meg azt.
Kapcsolja be a fűtőventilátort és a hátsó ablak fűtést annál a járműnél, amelyik az indítási rásegítést kapja, hogy a csatlakoztatáskor fellépő feszültségcsúcsok leépüljenek. A menetvilágításnak kikapcsolva kell lennie!
Járó motoroknál vegye le a vezetékeket pontosan a fordított sorrendben a leírtak szerint Link►. Ekkor ügyeljen arra, hogy a kábelek ne kerüljenek a motor forgó részei közé.
Zárja a plusz pólus fedelét.
Kapcsolja ki a fűtésventilátort és a hátsó ablak fűtést.
FIGYELEM
- A pólusfogók nem szigetelt részei semmi esetre sem érintkezhetnek egymással. Ezenkívül a pozitív pólushoz csatlakoztatott kábelt nem szabad a jármű fémes részeihez érinteni – rövidzárlat veszély!
- Ne hajoljon az akkumulátorok fölé - marási veszély!
- Az akkumulátorcellák zárócsavarjainak szorosan becsavarva kell lenniük.
- Tatsa távol a járműakkumulátoroktól a tűzforrásokat (nyílt láng, égő cigaretta stb.) – robbanásveszély!
- Ha Ön egy másik járműnek ad indítási rásegítést, akkor az indítókábeleket úgy helyezze el, hogy azok ne érintkezhessenek a másik jármű motorterében a forgó részekkel.
VIGYÁZAT
Ügyeljen arra, hogy az indítókábelek előzőekben leírt csatlakoztatása megfelelő legyen, hogy a járműve beindítható legyen. Amennyiben egy másik járműnek ad indítási rásegítést, a mínusz vezetéket (–) ne a lemerült járműakkumulátor mínusz pólusához, hanem egy a motorblokkal szorosan összecsavarozott fémrészhez vagy magához a motorblokkhoz csatlakoztassa. Az áramot kapó járműnél ha a járműakkumulátor szellőztetése nem kifelé történik, akkor a keletkező durranógáz miatt robbanási veszély áll fenn!
Megjegyzés
- A járművének a járműakkumulátora kifelé szellőzik, az akkumulátorból kiáramló gázokat ezért el kell vezetni a járműből.
- Ügyeljen arra, hogy a plusz pólusfogók csatlakoztatásánál megfelelő fémes érintkezés legyen.
