libretto di istruzioniVersione Audi R8 dell'anno 2015
►Audi R8 Coupé ►Cockpit ◀Figura panoramica del cockpit

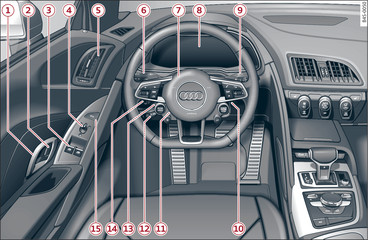

Fig. 1Cockpit: lato sinistro
Fig. 1Cockpit: lato sinistro

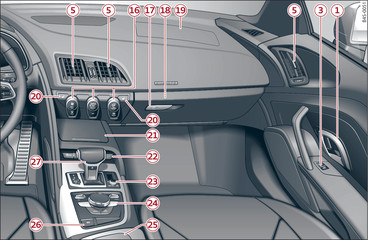

Fig. 2Cockpit: lato destro
Fig. 2Cockpit: lato destro
-1-Maniglia della porta
-2-Interruttore della chiusura centralizzata ►
-3-Alzacristalli elettrici ►
-4-Regolazione specchi retrovisori esterni ►
-5-Bocchetta di ventilazione con rotella zigrinata
-6-
Leva di comando per:
-7-
Volante multifunzione con:
-8-Audi virtual cockpit (quadro strumenti) ►
-9-Leva di comando dell impianto tergilavacristalli ►
-10-Avviamento del motore in caso di anomalia ►
-11-Piantone dello sterzo regolabile ►
-12-Leva di comando dell impianto di regolazione della velocità ►
-13-Illuminazione strumenti ►
-14-Interruttore delle luci ►
-15-Sbloccaggio del cofano del bagagliaio ►
-16-Comandi del climatizzatore ►
-17-Cassetto portaoggetti con serratura
-18-Disattivazione dell airbag per il passeggero anteriore ►
-19-Airbag per il passeggero anteriore ►
-20-Riscaldamento sedili
-21-
A seconda dell equipaggiamento console centrale con:
-22-
A seconda dell equipaggiamento, tasto per:
-23-Pulsante ON/OFF per sistema di infotainment
-24-Unità di comando del sistema di infotainment ►
-25-
A seconda dell equipaggiamento:
-26-Freno di stazionamento ►
-27-Leva selettrice (S tronic)►
Avvertenza
  • Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a link►. I numeri di riferimento dei comandi sono però gli stessi.
