Un fusible est grillé lorsque la lame de métal est fondue.

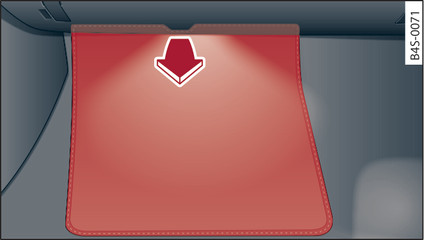

- Fig. 187 Plancher, côté passager avant :
Les différents circuits électriques sont protégés par des fusibles. Les fusibles se trouvent au plancher, côté passager avant, derrière un cache.
Fusibles dans l habitacle
Coupez le contact d allumage et tous les consommateurs de courant.
Déterminez dans les tableaux suivants le fusible correspondant au consommateur de courant lien►.
Rabattez le tapis de sol vers l arrière.
Retirez le cache fig. 187►.
Retirez le fusible.
Remplacez le fusible grillé uniquement par un fusible de même ampérage.
Remettez en place le cache.
Couleur des fusibles
Couleur | Intensité en ampères |
Noir | 1 |
Mauve | 3 |
Marron clair | 5 |
Marron | 7,5 |
Rouge | 10 |
Bleu | 15 |
Jaune | 20 |
Blanc ou clair | 25 |
Vert | 30 |
Orange | 40 |
AVERTISSEMENT
Ne réparez pas les fusibles et ne remplacez jamais un fusible fondu par un fusible d ampérage supérieur. Le système électrique pourrait être endommagé - risque d incendie !
ATTENTION
Si, après un court laps de temps, le fusible neuf saute de nouveau, l équipement électrique doit être immédiatement vérifié dans un atelier spécialisé.
Nota
- Les emplacements des fusibles libres ne sont pas indiqués dans les tableaux suivants.
- Quelques uns des équipements énumérés dans les tableaux suivants ne s apparentent qu à certaines versions de modèles ou sont des options.
