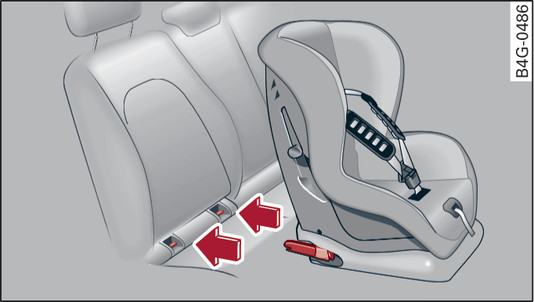

- Fig. 287Banco traseiro: fixar uma cadeira de criança com ISOFIX
Se pretender utilizar uma cadeira de criança ISOFIX ou uma cadeira para criança i-Size nos pontos de ancoragem ISOFIX do seu veículo, certifique-se de que estas estão homologadas para os lugares. Consulte as possibilidades de montagem da tabela seguinte ligação►. As informações importantes estão indicadas na etiqueta laranja da cadeira de criança.
Remova o estofo* existente entre o assento e o encosto do banco.
remova a cobertura* dos dois pontos de fixação ISOFIX.
Inserir os braços de engate da cadeira de criança nos pontos de retenção ISOFIX, até se ouvir o seu encaixe Fig. 287►.
Puxando a cadeira de criança, verificar se os dois fechos ficaram corretamente engatados.
Banco para crianças | ISOFIX- Classe de tamanho | Lugares da segunda fila de bancos | Lugares da terceira fila* | Banco do passageiro* |
Grupo 0: até 10 kg | E | IL | X | IL |
Grupo 0+: até 13 kg | E | IL | X | IL |
D | ||||
C | ||||
Grupo 1: 9 a 18 kg | D | IL | X | IL |
C | ||||
B | IL, IUF | IUF | IL, IUF | |
B1 | ||||
A | X | |||
Grupo 2: 15 a 25 kg | - | IL | IUF | IL |
Grupo 3: 22 a 36 kg | - | IL | IUF | IL |
Cadeira para crianças i-Size | - | i-U | X | X |
- Grupos por tamanho: A indicação do grupo segundo o tamanho corresponde ao peso do corpo autorizado para a cadeira da criança. Nas cadeiras para crianças com homologação universal ou semi-universal, o grupo segundo o tamanho das crianças está indicado no selo de verificação ECE. A indicação do grupo segundo o tamanho está colocada na respetiva cadeira para criança.
- IL: Lugar adequado para a montagem de uma cadeira para crianças ISOFIX com a homologação semi-universal. Observar a lista de veículos do fabricante de cadeiras para crianças.
- IUF: Lugar adequado para a montagem de uma cadeira para crianças ISOFIX virada para a frente com a homologação universal.
- i-U: Lugar adequado para a montagem de uma cadeira para crianças i-Size com homologação universal.
- X: Lugar inadequado para a fixação da correspondente cadeira para crianças.
- Respeite as instruções de segurança importantes ►, ► e as instruções de montagem do fabricante da cadeira para crianças.
- Não instale nunca no banco do passageiro uma cadeira de criança em que esta viaja de costas para o sentido da marcha, se o airbag do passageiro estiver ativado - perigo de vida!
- Os pontos de ancoragem no veículo foram exclusivamente concebidos para fixar cadeiras de criança ISOFIX. Não se devem fixar, por isso, nunca outras cadeiras de criança, cintos ou objetos nos pontos de retenção - perigo de vida!
