Руководство по эксплуатации AUDI Q7 2015
►Audi Q7 ►Приборная панель ◀Обзор места водителя

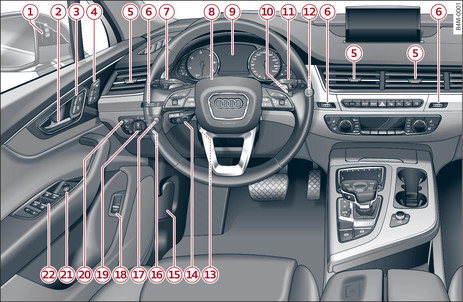

Илл. 1 Приборная панель: левая часть
Илл. 1 Приборная панель: левая часть

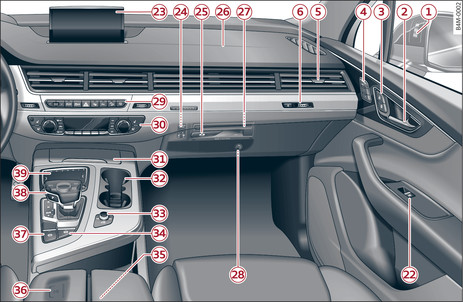

Илл. 2 Приборная панель: правая часть
Илл. 2 Приборная панель: правая часть
-1-Индикатор side assist, предупреждение при покидании автомобиля ►
-2-Ручка двери
-3-Выключатель системы замков с центральным управлением ►
-4-Кнопки программирования ►
-5-Воздуховыпускное отверстие
-6-Рифленый регулятор для воздуховыпускного отверстия и кнопка для широколенточного сопла, в зависимости от комплектации ►
-7-
Подрулевой переключатель:
-8-
Многофункциональное рулевое колесо с:
-9-Комбинация приборов ►
-10-сброса данных счетчика суточного пробега ►
-11-Переключатель стеклоочистителя/стеклоомывателя ►
-12-Кнопка START ENGINE STOP ►
-13-
Настройка рулевого колеса (в зависимости от комплектации):
-14-
Рукоятка управления для:
-15-Рычаг отпирания крышки моторного отсека ►
-16-Освещение панели приборов ►
-17-Клавиша для включения/выключения индикации на ветровом стекле, регулировки высоты ►
-18-Выключатель двери багажника ►
-19-Переключатель освещения ►
-20-
Кнопки для:
-21-Электрическая регулировка внешних зеркал ►
-22-Электрические стеклоподъемники ►
-23-Дисплей информационно-развлекательной системы►
-24-Выключение подушки безопасности переднего пассажира ►
-25-Закрывающийся вещевой отсек ►
-26-Подушка безопасности переднего пассажира ►
-27-Дисководы для CD, DVD, SIM-/SD-карт ►
-28-Поворотный выключатель охлаждаемого вещевого отсека ►
-29-
В зависимости от комплектации клавиша для:
-30-кондиционера ►
-31-Пепельница и прикуриватель
«Пепельница»►
«Прикуриватель»►
-32-Подстаканник и держатель для автомобильного ключа ►
-33-Кнопка включения/выключения информационно-развлекательной системы ►
-34-Система помощи при трогании с места ►
-35-
Разделительный подлокотник, в зависимости от комплектации, с:
-36-Пуск двигателя при неисправности ►
-37-электромеханического стояночного тормоза ►
-38-Рычаг селектора для автоматической коробки передач ►
-39-Орган управления информационно-развлекательной системой ►
Примечание
  • Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
  • Расположение некоторых органов управления в автомобилях с правосторонним* рулевым управлением отличается от показанного на ссылка►. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
