Audi Q7 Cockpit Panoramica cockpit

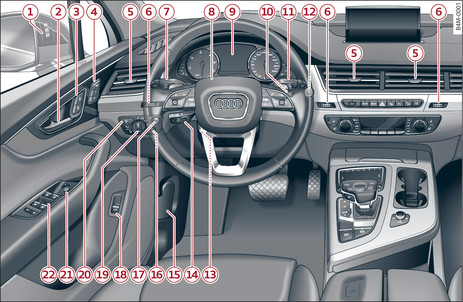

Fig. 1Cockpit: lato sinistro
Fig. 1Cockpit: lato sinistro

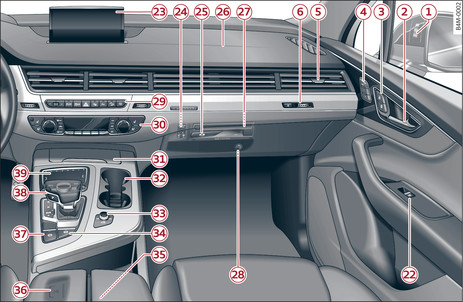

Fig. 2Cockpit: lato destro
Fig. 2Cockpit: lato destro
-1-Spia side assist, avvertimento uscita
-2-Maniglia della porta
-3-Interruttore della chiusura centralizzata
-4-Tasti memoria
-5-Bocchetta di ventilazione
-6-Rotella zigrinata per bocchetta di ventilazione e tasto per bocchetta di ventilazione passante, a seconda dell equipaggiamento
-7-
Leva di comando per:
-8-
Volante multifunzione con:
-9-Quadro strumenti
-10-Azzeramento del contachilometri parziale
-11-Leva di comando dell impianto tergilavacristalli
-12-Tasto START ENGINE STOP
-13-
Regolazione del volante, a seconda dell equipaggiamento scelto:
-14-
Leva di comando per:
-15-Sbloccaggio del cofano vano motore
-16-Illuminazione strumenti
-17-Tasto per accensione, spegnimento e regolazione dell altezza dell head-up display
-18-Interruttore del cofano del bagagliaio
-19-Interruttore delle luci
-20-
Tasti per:
-21-Regolazione specchi retrovisori esterni
-22-Alzacristalli elettrici
-23-Display del sistema di infotainment
-24-Disattivazione dell airbag per il passeggero anteriore
-25-Cassetto portaoggetti con serratura
-26-Airbag per il passeggero anteriore
-27-Periferiche per CD, DVD, schede SIM-/SD
-28-Manopola per cassetto portaoggetti refrigerato
-29-
A seconda dell equipaggiamento, tasto per:
-30-Climatizzatore
-31-Posacenere e accendisigari
“Posacenere”
“Accendisigari”
-32-Portabevande e alloggiamento per la chiave della vettura
-33-Pulsante ON/OFF per sistema di infotainment
-34-Sistema di assistenza alla partenza
-35-
Bracciolo centrale, a seconda dell equipaggiamento con:
-36-Avviamento del motore in caso di anomalia
-37-Freno di stazionamento elettromeccanico
-38-Leva selettrice del cambio automatico
-39-Unità di comando del sistema di infotainment
Avvertenza
  • Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a link. I numeri di riferimento dei comandi sono però gli stessi.
