Audi Q7 Poste de conduite Vue d'ensemble du poste de condu...

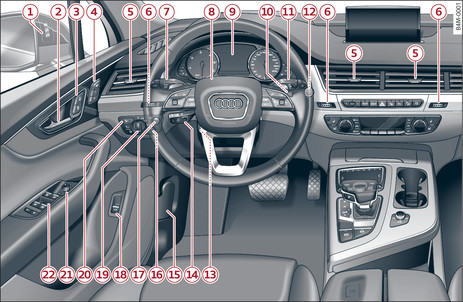

Fig. 1 Partie gauche du poste de conduite
Fig. 1 Partie gauche du poste de conduite

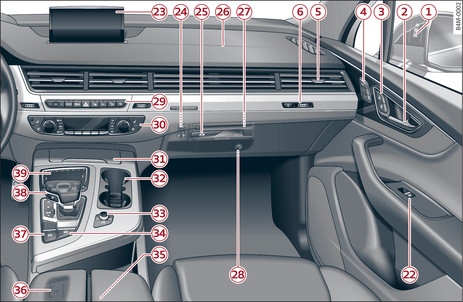

Fig. 2 Partie droite du poste de conduite
Fig. 2 Partie droite du poste de conduite
-1-Témoins side assist, avertisseur de descente du véhicule
-2-Poignée de porte
-3-Commande de verrouillage centralisé
-4-Touches de mémorisation
-5-Diffuseur d air
-6-Molette de réglage du diffuseur d air et touche du diffuseur d air large, selon l équipement
-7-
Levier de commande :
-8-
Volant multifonction avec :
-9-Combiné d instruments
-10-Remise à zéro du totalisateur journalier
-11-Levier d essuie-glace/de lave-glace
-12-Touche START ENGINE STOP
-13-
Réglage du volant, selon l équipement :
-14-
Levier de commande :
-15-Déverrouillage du capot-moteur
-16-Éclairage des cadrans
-17-Touche d activation/de désactivation de l affichage tête haute, réglage de la hauteur
-18-Commande du hayon
-19-Commande d éclairage
-20-
Touches :
-21-Réglage électrique des rétroviseurs extérieurs
-22-Lève-glaces électriques
-23-Écran du système d infodivertissement
-24-Désactivation de l airbag du passager avant
-25-Boîte à gants verrouillable
-26-Airbag passager avant
-27-Lecteurs de CD/DVD, cartes SIM/SD
-28-Commande rotative de la boîte à gants réfrigérée
-29-
En fonction de l équipement, touche :
-30-Climatiseur
-31-Cendrier et allume-cigare ,
« Cendriers »
« Allume-cigare »
-32-Porte-gobelets et pot de rangement pour la clé du véhicule
-33-Bouton marche/arrêt du système d infodivertissement
-34-Assistant de démarrage
-35-
Accoudoir central avec, selon l équipement :
-36-Démarrage du moteur en cas de dysfonctionnement
-37-Frein de stationnement électromécanique
-38-Levier sélecteur de boîte de vitesses automatique
-39-Unité de commande du système d infodivertissement
Nota
  • Quelques uns des équipements cités ici ne s apparentent qu à certaines versions de modèles ou sont des options.
  • Sur les véhicules avec direction à droite*, la disposition des éléments de commande diffère légèrement de la disposition présentée lien. Les symboles représentant les éléments de commande restent cependant les mêmes.
