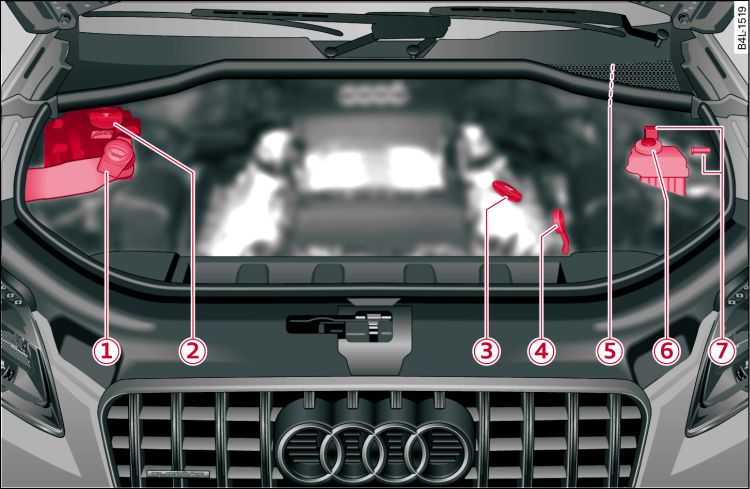

- Fig. 1 Disposição típica dos depósitos, da vareta de medição do óleo e do bocal de enchimento do óleo do motor
Os principais pontos de controlo.
| -1- | Reservatório do lava-vidros ( )
|
| -2- | Reservatório de expansão do líquido de arrefecimento ( )
|
| -3- | Bocal de enchimento do óleo do motor ( )
|
| -4- | Vareta do óleo do motor (cor de laranja) |
| -5- | Reservatório do líquido dos travões ( )
|
| -6- | Reservatório da direcção assistida |
| -7- | Pontos para ajuda no arranque (+) por baixo de uma cobertura, (-) com cabeça sextavada
|
O bocal de enchimento do óleo do motor e a vareta do óleo Fig. 1 (item -3- e -4-) podem ter localizações diferentes, consoante a motorização.
