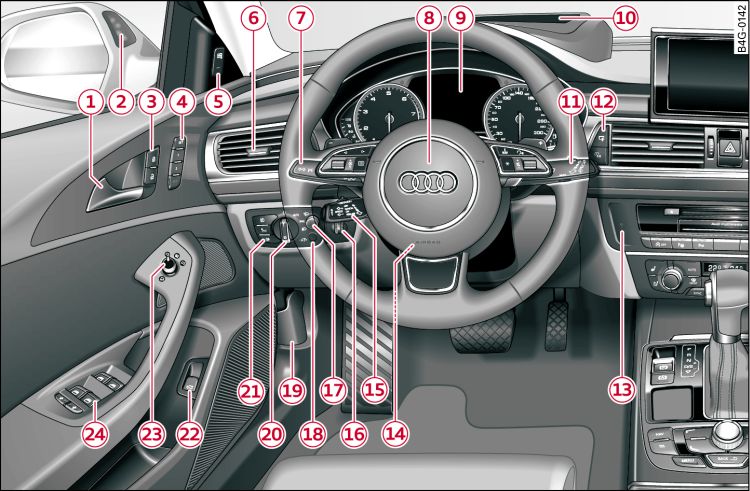

- Fig. 1 Cockpit: lato sinistro

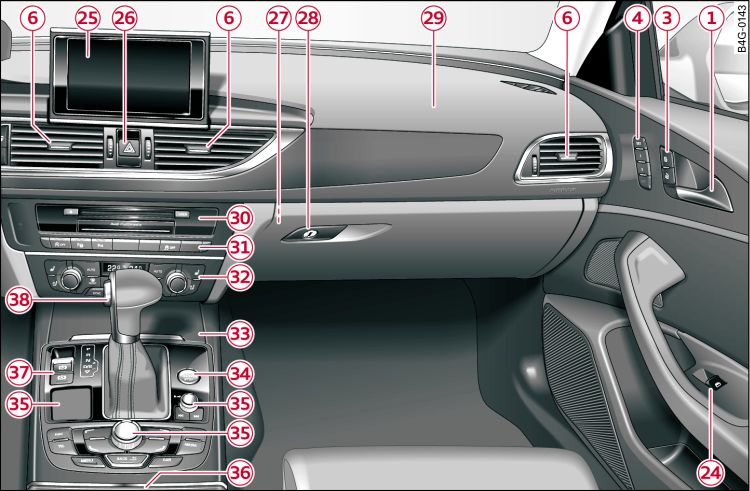

- Fig. 2 Cockpit: lato destro
| -1- | Maniglia della porta |
| -2- | Spia side assist |
| -3- | Interruttore della chiusura centralizzata |
| -4- | Tasti della funzione memory* |
| -5- | Tasto side assist |
| -6- | Bocchette di ventilazione con rotella zigrinata |
| -7- |
Leva di comando per:
|
| -8- |
Volante multifunzione con:
|
| -9- | Quadro strumenti |
| -10- | Head-up display* |
| -11- | Leva di comando dell'impianto tergilavacristalli |
| -12- |
Tasti per:
|
| -13- | Avviamento del motore in caso di anomalia |
| -14- |
Regolazione del volante, a seconda dell'equipaggiamento scelto:
|
| -15- |
Leva di comando per:
|
| -16- | Regolazione profondità fari* |
| -17- | Tasto di accensione, spegnimento e regolazione dell'altezza dell'head-up display* |
| -18- | Illuminazione strumenti |
| -19- | Sbloccaggio del cofano vano motore |
| -20- | Interruttore delle luci |
| -21- |
Tasti per:
|
| -22- | Interruttore del cofano del bagagliaio |
| -23- | Regolazione specchi retrovisori esterni |
| -24- | Alzacristalli elettrici |
| -25- | Display infotainment |
| -26- | Lampeggio di emergenza |
| -27- | Disattivazione dell'airbag per il passeggero anteriore* |
| -28- | Cassetto portaoggetti |
| -29- | Airbag per il passeggero anteriore |
| -30- | Periferiche (sistema di infotainment) |
| -31- |
Tasti/spie di controllo per:
|
| -32- |
Climatizzatore, a seconda dell'equipaggiamento scelto:
|
| -33- | Vano portaoggetti o posacenere* con accendisigari*
|
| -34- | Tasto START ENGINE STOP |
| -35- | Unità di comando del sistema di infotainment |
| -36- | Portabevande, presa a 12 volt*
|
| -37- |
Tasti per:
|
| -38- |
A seconda dell'equipaggiamento scelto:
|
Avvertenza
- A seconda dell'equipaggiamento scelto, la visualizzazione sul display del quadro strumenti è a colori o monocromatica. Essendo il contenuto pressoché identico, nelle pagine di questo libretto si prenderà ad esempio la visualizzazione a colori.
- Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
- L'uso del Multi Media Interface (infotainment) è descritto in un libretto d'istruzioni separato.
- Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a Link. I numeri di riferimento dei comandi sono però gli stessi.
