Руководство по эксплуатации Ауди/Audi А6 Avant 2011 года Обзорная схема

Руководство по эксплуатации AUDI A6 AVANT

Audi A6 Avant Управление Приборы управления

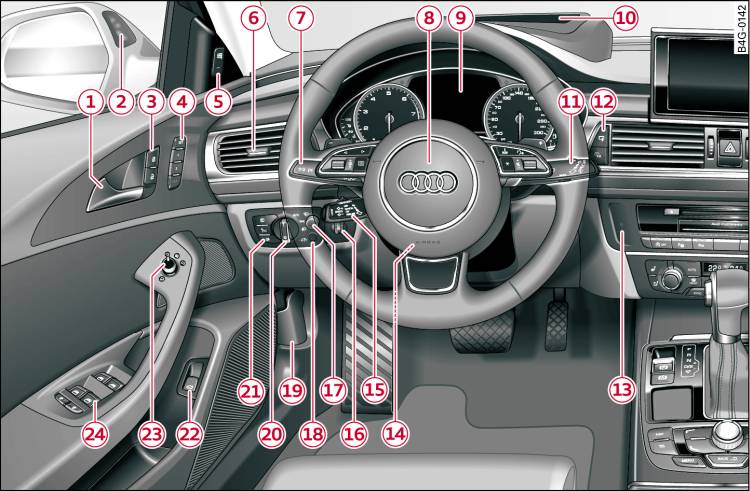

: Илл.1 Приборы управления: левая часть

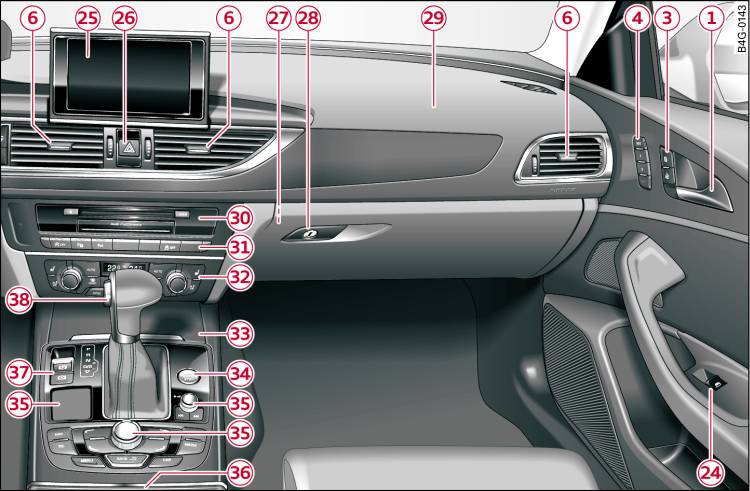

: Илл.2 Приборы управления: правая часть

-1-	Ручка двери
-2-	Индикация «Audi side assist»
-3-	Выключатель системы замков с центральным управлением
-4-	Кнопки функции памяти^*
-5-	Кнопка «Audi side assist»
-6-	Воздуховыпускные отверстия с рифленым регулятором
-7-	Рукоятка управления для: указателей поворота и дальнего света вспомогательного устройства включения дальнего света^* скользящей регулировки угла наклона фар^* «Audi active lane assist^*»
-8-	Многофункциональное рулевое колесо с: звуковым сигналом подушкой безопасности для водителя кнопками управления информационной системой для водителя кнопками управления аудиосистемой, видео, телефоном и речевой диалоговой системой обогревом рулевого колеса^* переключателями передач^* («multitronic^®») или переключателями передач^* (S tronic^®)
-9-	Приборная панель
-10-	Индикация на ветровом стекле^*
-11-	Рукоятка управления стеклоочистителем/стеклоомывателем
-12-	Кнопки для: дисплея MMI счетчика суточного пробега
-13-	Запуск двигателя при неисправности
-14-	Настройка рулевого колеса (в зависимости от комплектации): механический привод электрический привод
-15-	Рукоятка управления для: Система регулировки скорости^* «Audi adaptive cruise control»^*
-16-	Регулятор угла наклона фар^*
-17-	Клавиша для включения/выключения индикации на ветровом стекле^*, регулировка высоты
-18-	Освещение панели приборов
-19-	Рукоятка для деблокировки фиксатора крышки моторного отсека
-20-	Переключатель освещения
-21-	Кнопки для: фар со всепогодными лампочками^* или передних противотуманных фар^* вспомогательного устройства ночного видения^* заднего противотуманного фонаря(-ей)
-22-	Выключатель двери багажника
-23-	Электрическая регулировка внешних зеркал
-24-	Электрические стеклоподъемники
-25-	дисплея MMI
-26-	системы аварийной световой сигнализации
-27-	Выключение подушки безопасности переднего пассажира^*
-28-	Вещевой отсек
-29-	Подушка безопасности переднего пассажира
-30-	Дисководы (MMI)
-31-	Кнопки/контрольные лампочки для: системы «Start/Stop» системы помощи управления рулевым колесом при парковке^* системы помощи при парковке^* выключения подушки безопасности пассажира^* Электронная программа стабилизации (ESP)
-32-	Кондиционер (в зависимости от комплектации): климат-контроль комфортный автоматический кондиционер
-33-	Вещевой отсек или пепельница^* с прикуривателем^* «Пепельница» «Прикуриватель»
-34-	Кнопка START ENGINE STOP
-35-	Терминал MMI
-36-	Подстаканник, розетка на 12 В^* «Подстаканник» «Розетки 12 вольт»
-37-	Кнопки для: электромеханического стояночного тормоза системы помощи при трогании с места
-38-	В зависимости от комплектации: рычаг переключения передач (автоматическая коробка передач) для «multitronic^®» S tronic^® или Рычаг переключения передач (МКПП)

Примечание

В зависимости от комплектации автомобиля изображение дисплея приборной панели может быть поли- или монохромным. Так как оба изображения практически идентичны, в данном руководстве по эксплуатации приводятся многоцветные изображения.
Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
Описание пользования мультимедийным интерфейсом MMI (Multi Media Interface) приводится в отдельном руководстве по эксплуатации.
Расположение некоторых органов управления в автомобилях с правосторонним^* рулевым управлением отличается от показанного на Ссылка. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
