Основные контрольные точки.

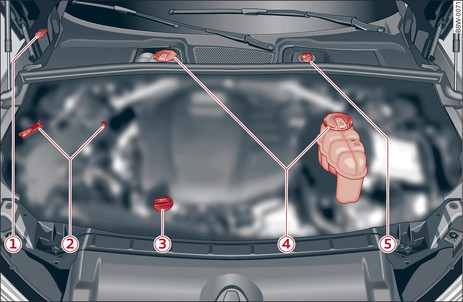

- Илл. 331 Типичное расположение заправочных бачков и маслоналивного отверстия
| -1- | Заправочный бачок стеклоомывателя ( ) ссылка► |
| -2- | Точки запуска двигателя от аккумулятора другого автомобиля (+) под крышкой, (-) с шестигранной головкой ссылка►, ссылка► |
| -3- | Маслоналивное отверстие ( ) ссылка► |
| -4- | Расширительный бачок системы охлаждения ( ) ссылка► |
| -5- | Бачок тормозной жидкости ( ) ссылка► |
Расположение маслоналивного отверстия и расширительного бачка системы охлаждения илл. 331► (позиция -3- и -4-) может отличаться от показанного на рисунке в зависимости от исполнения двигателя.
