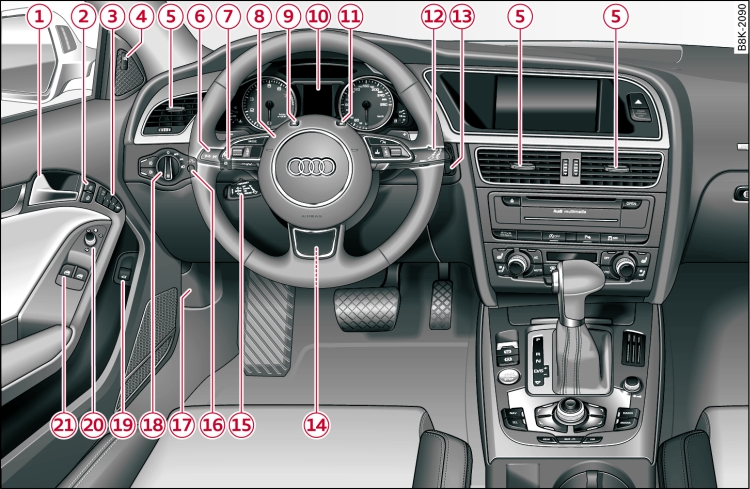

- Fig. 1 Cockpit: lato sinistro
- Fig. 2 Cockpit: lato destro
| -1- | Maniglia della porta |
| -2- | Interruttore della chiusura centralizzata |
| -3- | Funzione memory |
| -4- | Tasto dell'Audi side assist |
| -5- | Bocchette di ventilazione con rotella zigrinata |
| -6- |
Leva di comando per:
|
| -7- | Regolazione della profondità dei fari |
| -8- |
Volante con:
|
| -9- | Tasto SET |
| -10- | Quadro strumenti |
| -11- | Tasto di azzeramento del contachilometri parziale |
| -12- |
Leva di comando per:
|
| -13- | Blocchetto di accensione |
| -14- | Piantone sterzo regolabile (la leva di sbloccaggio è nascosta dal volante) |
| -15- |
A seconda dell'equipaggiamento scelto:
|
| -16- | Illuminazione strumenti |
| -17- | Sbloccaggio del cofano vano motore |
| -18- | Interruttore delle luci |
| -19- | Interruttore di sbloccaggio del cofano del bagagliaio |
| -20- | Regolazione specchi retrovisori esterni |
| -21- | Alzacristalli elettrici |
| -22- | Display dell'autoradio 1) o dell'MMI |
| -23- | Autoradio ovvero periferiche dell'MMI |
| -24- | Lampeggio di emergenza |
| -25- | Cassetto portaoggetti |
| -26- | Airbag per il passeggero anteriore |
| -27- |
A seconda dell'equipaggiamento scelto:
|
| -28- | Climatizzatore |
| -29- |
Leva selettrice o leva del cambio, a seconda dell'equipaggiamento scelto:
|
| -30- | Posacenere con accendisigari
|
| -31- | Portamonete |
| -32- |
A seconda dell'equipaggiamento scelto:
|
| -33- | Tasto START ENGINE STOP |
| -34- |
Tasti per:
|
Avvertenza
- Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
- L'uso dell'autoradio e del Multi Media Interface (MMI) è descritto in un libretto d'istruzioni apposito.
- Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a Link. I numeri di riferimento dei comandi sono però gli stessi.
1) A seconda dell'equipaggiamento scelto, la visualizzazione sul display è a colori o monocromatica. Essendo il contenuto pressoché identico, nelle pagine di questo libretto si prenderà ad esempio la visualizzazione a colori. Con l'autoradio chorus non è possibile effettuare alcune impostazioni nel menù Car.
