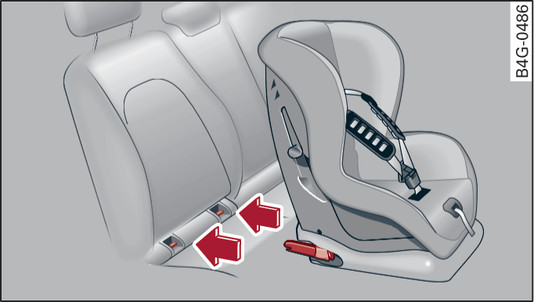

- Илл. 260 Заднее сиденье: крепление детского сиденья с помощью системы ISOFIX
Перед установкой детского сиденья с системой ISOFIX или сиденья i-Size в точках крепления ISOFIX автомобиля необходимо убедиться в том, что детское сиденье допущено для установки на автомобильных сиденьях. В следующей таблице ссылка► приведены сведения о возможности размещения. Необходимые данные указаны на оранжевой этикетке на детском сиденье.
Снять крышку* с обоих мест крепления ISOFIX.
В крепления ISOFIX вставить стопорные рычаги детского сиденья так, чтобы они зафиксировались с характерным щелчком илл. 260►.
Проверить правильность фиксации обоих стопорных рычагов, потянув их возле детского сиденья.
Детское сиденье | Категория ISOFIX по величине | Посадочные места заднего многоместного сиденья (крайние) | Сиденье переднего пассажира* |
Группа 0: до 10 кг | E | IL | IL |
Группа 0+: до 13 кг | E | IL | IL |
D | |||
C | |||
Группа 1: от 9 до 18 кг | D | IL | IL |
C | |||
B | IL, IUF | IL, IUF | |
B1 | |||
A | |||
Группа 2: от 15 до 25 кг | - | IL | IL |
Группа 3: от 22 до 36 кг | - | IL | IL |
Детское сиденье i-Size | - | i-U | X |
- Размерный класс: указанный размерный класс соответствует весу тела, допущенному для детского сиденья. У сидений с универсальным или полууниверсальным допуском размерный класс указан на маркировке ECE. Сведения о размерном классе размещены на соответствующем детском сиденье.
- IL: подходящее сиденье для установки детского сиденья с ISOFIX и полууниверсальным допуском. Следует руководствоваться списком автомобилей, предоставленным производителем сиденья.
- IUF: подходящее сиденье для установки направленного вперед детского сиденья с ISOFIX и универсальным допуском.
- i-U: подходящее сиденье для установки детского сиденья i-Size с универсальным допуском.
- X: сиденье не подходит для закрепления соответствующего детского сиденья.
- Соблюдать важные указания по технике безопасности ►, ► и предписания по монтажу изготовителя детского сиденья.
- При включенной подушке переднего пассажира ни в коем случае не допускается установка детского сиденья на сиденье переднего пассажира, когда ребенок располагается спиной по ходу движения – существует угроза жизни!
- Точки крепления в автомобиле предназначены только для детских сидений ISOFIX. Поэтому ни в коем случае не допускается использование данных креплений для фиксации других детских сидений, ремней или предметов – опасность для жизни!
