Vale per: vetture con lampadine

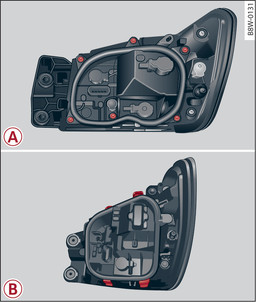

- Fig. 337Fanale di coda: -A- berlina: viti di fissaggio sul supporto lampade, -B- Avant/allroad: fermagli sul supporto lampade

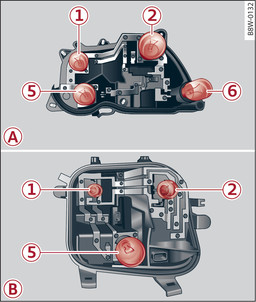

- Fig. 338Supporto lampade: -A- berlina, -B- Avant/allroad: posizione delle lampadine
Smontaggio
Smontare il fanale di coda laterale link►.
Vale per: berlina
Allentare le viti di fissaggio del supporto lampade -A- fig. 337►.
Vale per: Avant/allroad
Allentare i fermagli del supporto lampade -B- fig. 337►.
Togliere il supporto lampade -A- o -B- fig. 338►.
Estrarre la lampadina guasta dal portalampada ovvero svitarla dall innesto a baionetta.
Montaggio
Inserire la nuova lampadina nel portalampada ovvero avvitarla nell innesto a baionetta.
Fissare il supporto lampade.
Rimontare il fanale di coda.
Vale per: berlina
Posizione -A- fig. 338► | Funzione della lampadina |
-1- | Luce dei freni e di coda |
-2- | Luce dei freni e di coda |
-5- | Indicatore di direzione |
-6- | Luce di retromarcia |
Vale per: Avant/allroad
Posizione -B- fig. 338► | Funzione della lampadina |
-1- | Luce dei freni e di coda |
-2- | Luce dei freni e di coda |
-5- | Indicatore di direzione |
