Vale per: vetture con lampadine

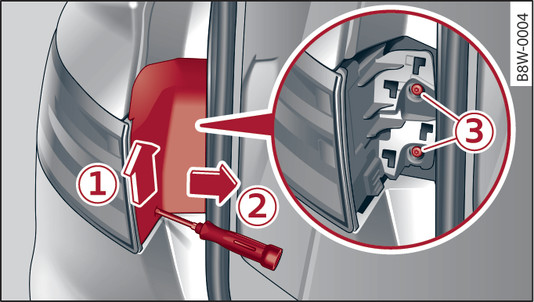

- Fig. 335Sezione laterale: rimozione della copertura
- Fig. 336Sezione laterale: smontaggio del fanale di coda
Individuare la lampadina guasta.
Spegnere il quadro strumenti e le luci.
Aprire il cofano del bagagliaio.
Prendere il cacciavite, la chiave innestabile Torx e l attrezzo di smontaggio dal vano degli attrezzi di bordo link►.
Rimuovere la copertura sganciandola verso l alto con l aiuto del cacciavite -1- fig. 335►. Successivamente spingere lateralmente la copertura con la mano -2-.
Svitare le viti di fissaggio -3- con il cacciavite Torx.
Infilare con cautela l attrezzo di smontaggio -4- nella fessura tra la carrozzeria e il fanale di coda fig. 336► ►.
Tirare il fanale di coda alternativamente nelle direzioni indicate dalle frecce -5- e -6-, fino a staccarlo.
Staccare la connessione elettrica a spina.
Sostituire la lampadina guasta link►.
Montare tutti i componenti in sequenza inversa.
Effettuare una prova di funzionamento.
