I principali punti di controllo

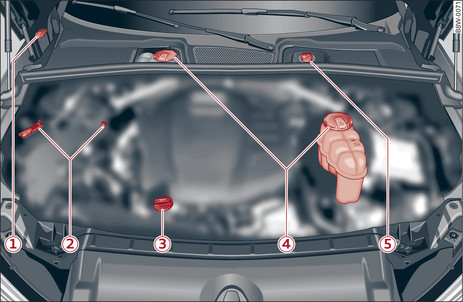

- Fig. 296Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell olio motore
| -1- | Serbatoio dell impianto lavacristalli ( ) link► |
| -2- | Punti di collegamento per avviamento di emergenza: (+) sotto una copertura, (-) con testina esagonale link► link► |
| -3- | Bocchettone di rifornimento dell olio motore ( ) link► |
| -4- | Serbatoio del liquido di raffreddamento ( ) link► |
| -5- | Serbatoio del liquido freni ( ) link► |
Il bocchettone di rifornimento -3- e il serbatoio del liquido di raffreddamento -4- fig. 296► potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
