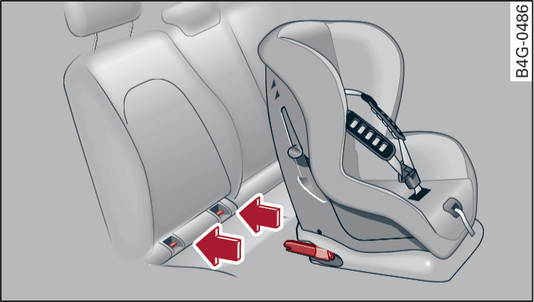

- Fig. 260Sedile posteriore: fissaggio del seggiolino con sistema ISOFIX
Qualora si voglia fissare un seggiolino per bambini ISOFIX o i-Size agli appositi ancoraggi ISOFIX della vettura, accertarsi che il seggiolino sia omologato per i sedili interessati. Le possibilità per il montaggio sono descritte nella tabella sottostante link►. Le informazioni necessarie sono riportate sull etichetta arancione del seggiolino.
Rimuovere la copertura* da entrambi gli ancoraggi ISOFIX.
Inserire i bracci di supporto del seggiolino negli ancoraggi ISOFIX facendoli scattare in posizione fig. 260►.
Provare a tirare il seggiolino per verificare che entrambi gli ancoraggi siano scattati correttamente.
Seggiolini per bambini | Classe di grandezza ISOFIX | Sedili posteriori (esterni) | Sedile del passeggero anteriore* |
Gruppo 0: fino a 10 kg | E | IL | IL |
Gruppo 0+: fino a 13 kg | E | IL | IL |
D | |||
C | |||
Gruppo 1: da 9 a 18 kg | D | IL | IL |
C | |||
B | IL, IUF | IL, IUF | |
B1 | |||
A | |||
Gruppo 2: da 15 a 25 kg | - | IL | IL |
Gruppo 3: da 22 a 36 kg | - | IL | IL |
Seggiolino i-Size | - | i-U | X |
- Classe di dimensione: l indicazione relativa alla classe di dimensione corrisponde al peso corporeo ammesso per il seggiolino. Per seggiolini con omologazione universale o semi-universale, la classe di dimensione è indicata sul sigillo ECE. L indicazione relativa alla classe di dimensione è riportata sul rispettivo seggiolino.
- IL: posto a sedere idoneo al montaggio di un seggiolino ISOFIX con omologazione semi-universale. Controllare la lista di vetture fornita dal produttore del seggiolino.
- IUF: posto a sedere idoneo al montaggio di un seggiolino ISOFIX orientato nel senso di marcia con omologazione universale.
- I-U: posto a sedere idoneo al montaggio di un seggiolino i-Size con omologazione universale.
- X: sedile non adatto al fissaggio del rispettivo seggiolino.
- Osservare le importanti avvertenze per la sicurezza ►, ► e le istruzioni per il montaggio del seggiolino fornite dal produttore dello stesso.
- Se l airbag corrispondente è attivato, non fissare mai sul sedile del passeggero anteriore un seggiolino sul quale il bambino sieda dando le spalle al senso di marcia: pericolo di morte!
- Gli ancoraggi presenti nella vettura sono stati progettati esclusivamente per i seggiolini con sistema ISOFIX. Non fissarvi quindi seggiolini di altro tipo o altri oggetti, perché potrebbero costituire un grave pericolo per l incolumità dei passeggeri.
