Основные контрольные точки.

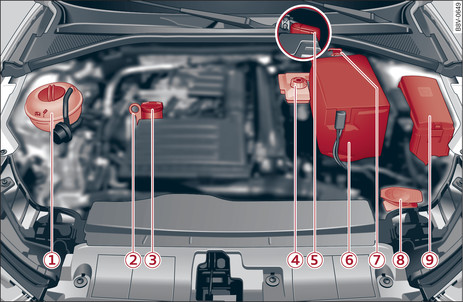

- Илл. 306 Типичное расположение заправочных бачков, масломерного щупа и маслоналивного отверстия
| -1- | Расширительный бачок системы охлаждения ( ) ссылка► |
| -2- | Масломерный щуп ссылка► |
| -3- | Маслоналивное отверстие ( ) ссылка► |
| -4- | Бачок тормозной жидкости ( ) ссылка► |
| -5- | (Для автомобилей с полюсным выводом помощи запуска двигателя (+): ) полюсный вывод помощи запуска двигателя (+) под крышкой ссылка►, ссылка► |
| -6- | (Для автомобилей с аккумулятором в моторном отсеке: ) аккумулятор автомобиля (+) под крышкой аккумулятора ссылка►, ссылка► |
| -7- | Точка массы кузова (–) ссылка►, ссылка► |
| -8- | Заправочный бачок стеклоомывателя ( ) ссылка► |
| -9- | Корпус предохранителей ссылка► |
Расположение масломерного щупа -2- и маслоналивного отверстия -3-
илл. 306► может отличаться в зависимости от исполнения двигателя.
Примечание
(Для автомобилей с подключаемым гибридным приводом: ) принимать во внимание указания, касающиеся расширительного бачка охлаждающей жидкости в
ссылка► и аккумуляторной батареи автомобиля (+) в
ссылка►.
