Vale per: vetture con trazione ibrida plug-in
Quando si parla di batteria della vettura, si intende la batteria a 12 volt della Sua vettura.

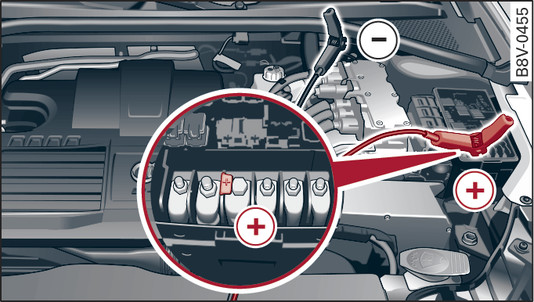

- Fig. 123Vano motore: punti di collegamento per il caricabatteria e per i cavi per l avviamento di emergenza
La vettura è equipaggiata con una batteria della vettura e una batteria ad alto voltaggio.
Quando la batteria della vettura è scarica, può venire ricaricata, come nelle vetture convenzionali, mediante un caricabatteria. In alternativa, la vettura può essere avviata con l ausilio della batteria di un altro veicolo.
Osservare le avvertenze in merito alla ricarica della batteria della vettura a link► e all avviamento di emergenza a link►.
Aprire il cofano del vano motore link►.
Rimuovere la copertura della scatola dei fusibili -8-, per poter accedere al polo positivo -+- link►.
Applicare i morsetti del caricabatteria ovvero del cavo per l avviamento di emergenza al polo positivo -+- ed al punto di massa della carrozzeria ---.
ATTENZIONE
Non effettuare l avviamento di emergenza di altri veicoli usando la batteria della propria vettura! In caso contrario l impianto elettrico della propria vettura verrebbe gravemente danneggiato.
