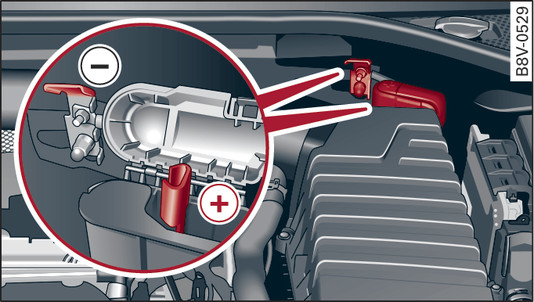

- εικ. 311 Ισχύει για: Οχήματα με μπαταρία αυτοκινήτου στον χώρο κινητήραΧώρος κινητήρα: Συνδέσεις για φορτιστή και καλώδιο βοήθειας εκκίνησης
- εικ. 312 Ισχύει για: Οχήματα με σημείο βοήθειας εκκίνησης (+)Χώρος κινητήρα: Συνδέσεις για φορτιστή και καλώδιο βοήθειας εκκίνησης
Τηρείτε τις υποδείξεις ασφάλειας σύνδεση►.
Οχήματα με Plug-in υβριδική κίνηση*: σύνδεση►.
Προϋπόθεση: Χρησιμοποιείτε αποκλειστικά φορτιστές με μέγιστη τάση φόρτισης 14,8 V. Τα καλώδια σύνδεσης της μπαταρίας οχήματος παραμένουν συνδεδεμένα.
Ανάλογα με τον κινητήρα, η μπαταρία βρίσκεται στον χώρο κινητήρα ή στον χώρο αποσκευών. Σε αυτοκίνητα με μπαταρία στον χώρο αποσκευών, υπάρχει ένα σημείο εκκίνησης με ξένη βοήθεια στον χώρο κινητήρα, το οποίο χρησιμοποιείται επίσης για τη φόρτιση της μπαταρίας. Η μπαταρία φορτίζεται σε κάθε περίπτωση στον χώρο κινητήρα. Το σημείο γείωσης -–- βρίσκεται πάντα στο αμάξωμα.
Απενεργοποιήστε την ανάφλεξη και όλους τους καταναλωτές ρεύματος.
Ανοίξτε το καπό του χώρου κινητήρα σύνδεση►.
(Ισχύει για: Οχήματα με μπαταρία αυτοκινήτου στον χώρο κινητήρα: ) Αναπτύξτε το κάλυμμα της μπαταρίας εικ.311►.
(Ισχύει για: Οχήματα με σημείο βοήθειας εκκίνησης (+): ) Ανοίξτε το κάλυμμα στον θετικό πόλο εικ.312►.
Συνδέστε τις τσιμπίδες πόλων της συσκευής φόρτισης σύμφωνα με τις προδιαγραφές στον θετικό πόλο (+) και στη συνέχεια στο σημείο γείωσης (–) του αμαξώματος.
Βάλτε το καλώδιο δικτύου της συσκευής φόρτισης στην πρίζα και ενεργοποιήστε τη συσκευή.
Στο τέλος της διαδικασίας φόρτισης: Απενεργοποιήστε τη συσκευή φόρτισης και τραβήξτε το καλώδιο δικτύου από την πρίζα.
Αφαιρέστε τις τσιμπίδες πόλων της συσκευής φόρτισης.
(Ισχύει για: Οχήματα με μπαταρία αυτοκινήτου στον χώρο κινητήρα: ) Τοποθετήστε ξανά σωστά το κάλυμμα επάνω στην μπαταρία.
(Ισχύει για: Οχήματα με σημείο βοήθειας εκκίνησης (+): ) Κλείστε το κάλυμμα στον θετικό πόλο.
Κλείστε το καπό του χώρου κινητήρα σύνδεση►.
- Κατά τη φόρτιση της μπαταρίας μπορεί να προκύψει ένα εκρηκτικό αέριο μίγμα. Η φόρτιση της μπαταρίας οχήματος πρέπει να γίνεται μόνο σε καλά αεριζόμενους χώρους.
- Μια εκφορτισμένη μπαταρία οχήματος μπορεί να παγώσει ήδη σε θερμοκρασίες 0 °C. Μια παγωμένη ή ξεπαγωμένη μπαταρία οχήματος δεν επιτρέπεται να φορτίζεται και να συνεχίσει να χρησιμοποιείται. Το περίβλημα της μπαταρίας μπορεί να έχει σπάσει από τον σχηματισμό πάγου και μπορεί να τρέξουν οξέα μπαταρίας - Κίνδυνος έκρηξης και χημικού εγκαύματος! Ενημερωθείτε σχετικά σε έναν εξουσιοδοτημένο συνεργάτη Service.
- Κατά τη διαδικασία φόρτισης δεν επιτρέπεται να συνδέσετε ή να αποσυνδέσετε τα καλώδια φόρτισης - Κίνδυνος έκρηξης!
Πληροφορία
- Να φορτίζετε την μπαταρία οχήματος αποκλειστικά μέσω των συνδέσεων στον χώρο κινητήρα.
- Πριν τη φόρτιση της μπαταρίας οχήματος τηρείτε οπωσδήποτε τις υποδείξεις του κατασκευαστή της συσκευής φόρτισης.
