Um fusível queimado é identificável pela tira de metal fundida.
-

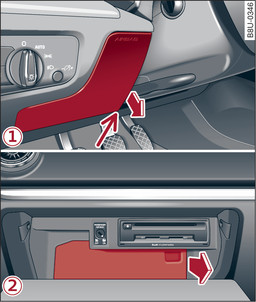

- Fig. 343-1- Área coluna da direção (veículos com volante à esquerda): Cobertura, -2- Porta-luvas (veículos com volante à direita): Cobertura
-

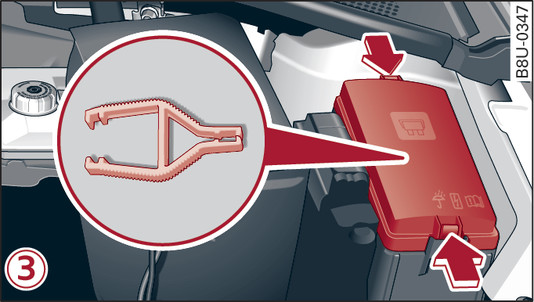

- Fig. 344-3- Compartimento do motor, lado esquerdo: tampa dos fusíveis
Os fusíveis encontram-se por trás de uma cobertura na área da coluna da direção (veículos com volante à esquerda) -1-
Fig. 343►
ou por trás de uma cobertura no porta-luvas (veículos com volante à direita) -2-. Encontram-se mais fusíveis por baixo de uma cobertura no compartimento do motor, do lado esquerdo -3- Fig. 344►
.
Desligar a ignição e todos os consumidores elétricos.
A partir das tabelas seguintes, apure qual o fusível que corresponde ao consumidor ligação►
.
Remova a respetiva cobertura ou a tampa.
Retire a pinça de plástico da tampa dos fusíveis no compartimento do motor Fig. 344►
.
Extrair o fusível com o grampo de plástico.
Substitua os fusíveis queimados por outros com a mesma resistência.
Coloque novamente a cobertura ou a tampa.
Cor de referência dos fusíveis
|
Cor
|
Intensidade de corrente
em amperes |
|
preto
|
1
|
|
lilás
|
3
|
|
castanho claro
|
5
|
|
castanho
|
7,5
|
|
vermelho
|
10
|
|
azul
|
15
|
|
amarelo
|
20
|
|
branco ou transparente
|
25
|
|
verde
|
30
|
|
cor de laranja
|
40/div>
|
ATENÇÃO
Nunca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico - perigo de incêndio!
CUIDADO
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema elétrico deverá ser inspecionado, quanto antes, por um serviço de assistência técnica.
Aviso
- Os lugares dos fusíveis não ocupados não são referidos nas tabelas.
- Alguns dos equipamentos apresentados nas tabelas seguintes fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
