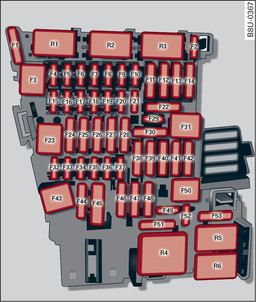

- Fig. 345Habitáculo: Disposição dos fusíveis
|
N.º |
Consumidor
|
|
F1
|
Componentes do motor AdBlue
|
|
F2
|
Regulação do banco
|
|
F3
|
Bomba hidráulica da capota
|
|
F4
|
Unidade de comando do Infotainment, componentes do Infotainment
|
|
F5 |
Gateway
|
|
F6
|
Alavanca seletora (caixa de velocidades automática)
|
|
F7
|
A peça de comando do ar condicionado/aquecimento, aquecimento estacionário, bobina do relé do aquecimento do vidro traseiro
|
|
F8
|
Interruptor do travão de estacionamento eletromecânico, interruptor das luzes, sensor de chuva/luz, iluminação interior, sistema de alarme antirroubo, ficha de diagnóstico, caixa de comunicação
|
|
F9
|
Módulo de interruptores coluna da direção
|
|
F10
|
Visor do Infotainment
|
|
F11
|
Pré-tensor do cinto de segurança do lado do condutor
|
|
F12
|
Componentes do Infotainment
|
|
F13
|
Aparelho de comando da regulação da suspensão/ficha de diagnóstico
|
|
F14
|
Ventilador do sistema de aquecimento/ar condicionado
|
|
F15
|
Bloqueio elétrico da coluna de direção
|
|
F16
|
Componentes do Infotainment
|
|
F17
|
Painel de instrumentos
|
|
F18
|
Câmara retrovisora
|
|
F19
|
Aparelho de comando do acesso de Conforto
|
|
F20
|
Componentes do motor
|
|
F21
|
Módulo de interruptores da coluna da direção, aquecimento do volante
|
|
F23
|
Aparelho de comando da rede de bordo, lado direito
|
|
F24
|
Teto de vidro panorâmico / aparelho de comando da capota, fecho da capota
|
|
F25
|
Elevador do vidro da frente/de trás, lado do condutor
|
|
F26
|
Aquecimento do banco
|
|
F27
|
Amplificador de som
|
|
F28
|
Unidade de comando da capota
|
|
F29
|
Iluminação interior
|
|
F31 |
Aparelho de comando da rede de bordo, lado esquerdo
|
|
F32 |
Aparelho de comando da câmara de marcha-atrás, sensor do radar
|
|
F33 |
Airbag
|
|
F34
|
Iluminação das teclas, som no habitáculo, interruptor da luz de marcha-atrás, sensor da temperatura, bobina do relé do aquecimento da zona da cabeça e relé da tomada
|
|
F35
|
Iluminação de funcionamento, regulação do alcance dos faróis, sensor da qualidade do ar, espelho rebatível automaticamente, ficha de diagnóstico
|
|
F36
|
Farol da direita
|
|
F37
|
Farol esquerdo
|
|
F38
|
Bateria de alta tensão
|
|
F39
|
Elevador do vidro da frente/de trás, lado do passageiro
|
|
F40
|
Isqueiro, tomadas
|
|
F41
|
Pré-tensor do cinto de segurança do lado do passageiro
|
|
F42
|
Elementos relacionados com o fecho centralizado, sistema do lava-vidros
|
|
F43
|
Iluminação interior
|
|
F44
|
Tração integral
|
|
F47
|
Limpa-vidro traseiro
|
|
F48
|
Atuador de som exterior
|
|
F49
|
Motor de arranque, sensor da embraiagem, bateria de alta tensão, sistema eletrónico de potência
|
|
F53
|
Aquecimento do vidro traseiro/div>
|
Os bancos elétricos* estão protegidos por disjuntores automáticos que, uma vez eliminada a sobrecarga, voltam a ligar-se automaticamente ao fim de alguns segundos.
