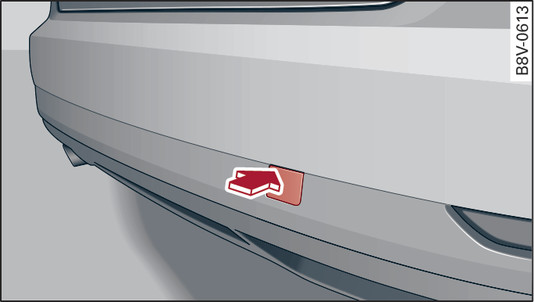

- Fig. 341 Pare-chocs arrière droit : retrait du capuchon de protection
-

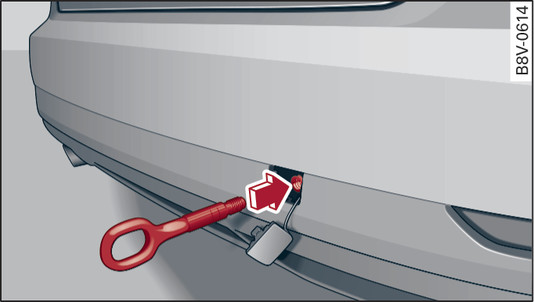

- Fig. 342 Pare-chocs arrière droit : œillet de remorquage vissé
Véhicules avec œillet de remorquage
Sur les véhicules non équipés départ-usine d un dispositif d attelage*, un alésage taraudé se trouve derrière un capuchon de protection, dans le pare-chocs arrière, du côté droit.
Retirez l œillet de remorquage de l outillage de bord lien►
.
Pour retirer le capuchon de protection du pare-chocs, appuyez en exerçant une forte et brève pression -flèche- vers le bas -1- ou vers l intérieur -2- et retirez-le fig. 341►
.
Vissez l œillet de remorquage dans le raccord fileté fig. 342►
jusqu en butée et serrez-le à fond avec la clé pour boulons de roue.
Après chaque utilisation, remettez l œillet de remorquage dans l outillage de bord.
Véhicules avec dispositif d attelage*
Basculez le dispositif d attelage vers l extérieur lien►
.
Fixez la barre ou le câble de remorquage au dispositif d attelage.
Suivant la version de modèle, la forme du capuchon de protection peut être différente.
Les véhicules équipés départ-usine d un dispositif d attelage* ne sont pas dotés à l arrière d un raccord fileté pour l œillet de remorquage.
AVERTISSEMENT
Si l œillet de remorquage n est pas vissé jusqu en butée, le raccord fileté peut être arraché lors du remorquage - risque d accident !
ATTENTION
Pour éviter tout endommagement du dispositif d attelage*, utilisez uniquement des barres de remorquage appropriées. Si aucune barre de remorquage n est disponible, vous pouvez utiliser un câble de remorquage.
