Valable pour les véhicules avec dispositif d attelage
Procédez avec précaution lorsque vous basculez le dispositif d attelage vers l intérieur/l extérieur.
-

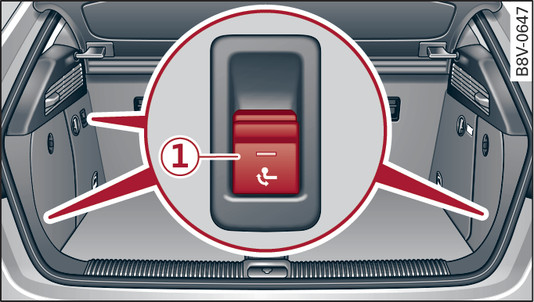

- Fig. 146 Vue partielle du coffre à bagages : commande (exemples de position)
-

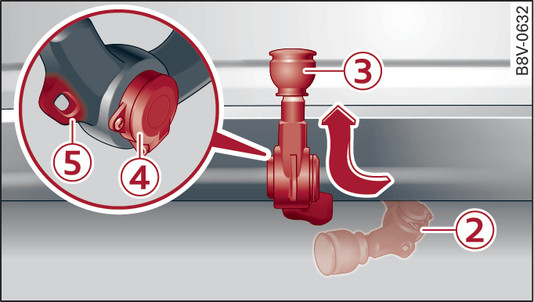

- Fig. 147 Pare-chocs arrière : enclenchement du dispositif d attelage et ouverture de la prise de courant
Basculement du dispositif d attelage vers l extérieur
Serrez le frein de stationnement.
Ouvrez le capot arrière.
Tirez la commande -1-
fig. 146►
►. Le dispositif d attelage est déverrouillé et bascule vers le bas. La LED clignote.
Basculez le dispositif d attelage -2- manuellement dans le sens de la flèche jusqu à ce qu il s enclenche de manière audible et perceptible fig. 147►
. La LED est allumée en permanence.
Avant d atteler une remorque, retirez le capuchon antipoussière -3- et rangez-le dans le véhicule.
Raccordez le câble de la remorque à la prise -4-.
Si vous attelez une remorque à votre véhicule, accrochez le câble de rupture de la remorque à l œillet -5-.
Lorsque vous mettez le contact d allumage, le témoin
ainsi que le message
Contrôlez le dispositif d attelage !* ne doivent pas apparaître à l écran du combiné d instruments.
ainsi que le message
Contrôlez le dispositif d attelage !* ne doivent pas apparaître à l écran du combiné d instruments.
Basculement du dispositif d attelage vers l intérieur
Après que vous avez détaché la remorque, remettez le capuchon antipoussière -3- en place.
Tirez la commande -1-. Le dispositif d attelage est déverrouillé et bascule vers le bas. La LED clignote.
Basculez le dispositif d attelage manuellement jusqu en butée sous le pare-chocs jusqu à ce qu il s enclenche de manière audible et perceptible ►. La LED est allumée en permanence.
Lorsque vous mettez le contact d allumage, le témoin
ainsi que le message
Contrôlez le dispositif d attelage !* ne doivent pas apparaître à l écran du combiné d instruments.
ainsi que le message
Contrôlez le dispositif d attelage !* ne doivent pas apparaître à l écran du combiné d instruments.
La commande est hors fonction lorsque le véhicule roule ou lorsque le capot arrière est fermé.
Signification de la LED intégrée dans la commande
- Si la LED clignote, cela signifie que le dispositif d attelage ne se trouve pas encore en position de service ou en position de repos.
- Si la LED est allumée, cela signifie que le dispositif d attelage se trouve en position de service ou en position de repos.
- Assurez-vous que des personnes, des animaux ou des objets ne se trouvent pas dans la zone de basculement du dispositif d attelage.
- Si la LED rouge clignote ou si le témoin
ainsi que le message
Contrôlez le dispositif d attelage !* apparaissent à l écran du combiné d instruments, n utilisez pas le dispositif d attelage - risque d accident ! Répétez l opération de basculement. En cas de problème d ordre technique, veuillez contacter un atelier spécialisé.
- N intervenez jamais dans le processus de basculement du dispositif d attelage avec des auxiliaires ou des outils. Le dispositif d attelage pourrait être endommagé et son utilisation en toute sécurité ne serait plus garantie.
- N actionnez jamais la commande lorsque le dispositif d attelage est soumis à une charge.
ATTENTION
N orientez pas un nettoyeur haute pression directement sur le joint du dispositif d attelage ou sur la prise de courant. Le joint pourrait être endommagé et de l humidité pourrait pénétrer puis entraîner des dommages dûs à la rouille et endommager le dispositif d attelage.
Nota
- L œillet -5- du dispositif d attelage est exclusivement prévu pour la fixation du câble de rupture de la remorque.
- Le mécanisme de basculement du dispositif d attelage est rempli de lubrifiant. En cas de non utilisation ou d utilisation prolongée sans mouvement de bascule, il se peut que l opération de bascule soit plus difficile ou que le dispositif d attelage ne bascule pas automatiquement vers le bas lors du déclenchement en raison d une mauvaise répartition du lubrifiant. Pour remédier à ce problème, nous vous recommandons de basculer plusieurs fois le dispositif d attelage vers l extérieur et l intérieur ou de le bouger (mouvements de haut en bas).
- Pour rouler sans remorque, basculez le dispositif d attelage vers l intérieur.
