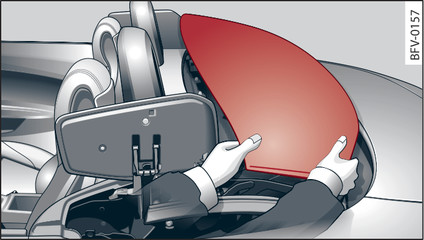

- Илл. 37 Складной верх в отсеке для складного верха
-

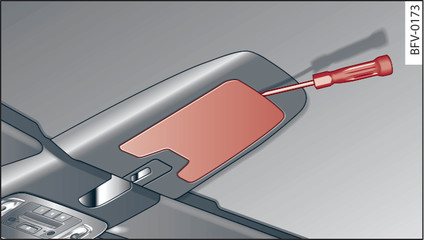

- Илл. 38 Внутренняя сторона складного верха: удаление панели
Поднять складной верх из отсека для складного верха
►.
Полностью вытянуть складной верх.
При помощи отвертки удалить панель, расположенную в середине складного верха илл. 38►.
Вставить кривошипную рукоятку (головка «звездочка») в свободное отверстие, чтобы упорное кольцо прилегало к двигателю крыши илл. ►.
Чтобы полностью открыть блокировочный крюк, вращать кривошипную рукоятку до упора против часовой стрелки.
Прижать складной верх к раме ветрового стекла.
При установке складного верха необходим помощник. Помощник должен находиться с противоположной стороны автомобиля и выполнять те же действия.
- При подъеме складного верха следить за тем, чтобы не касаться штанг складного верха или других подвижных элементов. В противном случае можно защемить руки – опасность травмирования!
- При прижатии складного верха к раме ветрового стекла следить за тем, чтобы не защемить себя или других – опасность травмирования!
ОСТОРОЖНО
Удостовериться, что обе панели обшивки полностью открыты, а толкающие штанги зафиксированы в отверстиях, чтобы избежать повреждений при открывании складного верха.
