Válido para: Veículos com sistema de navegação
-

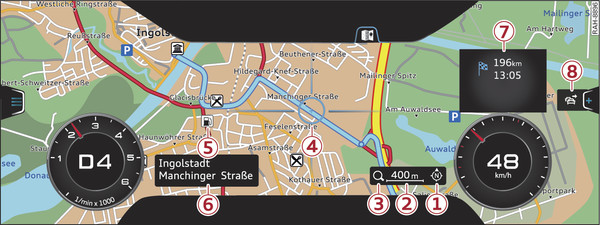

- Fig. 159Ilustração do princípio: Mapa com a mira ativada
-

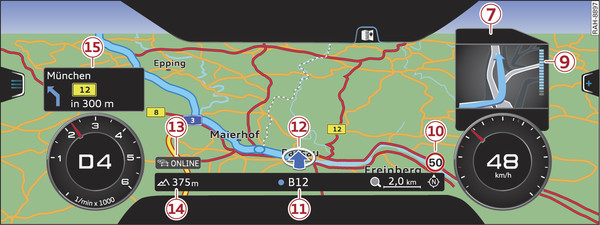

- Fig. 160Ilustração do princípio: Mapa com a mira desativada
Prima várias vezes a tecla NAV/MAP, até surgir o mapa Fig. 160►.
Fazer zoom do mapa
- Rode o botão de comando para a esquerda/ para a direita. Como alternativa, também pode ampliar/reduzir o mapa através do MMI touch ligação►. Ou: Rode o seletor esquerdo no volante multifunções* ligação►.
Ativar/desativar a mira
- Ativar a mira: Pressione o botão de comando na vista de mapa.
- Desativar a mira: Pressione a tecla BACK.
Com a mira ativada
Fig. 159►:
| -1- | Direção: O mapa é representado ou como Mapa Norte 2D ou como Mapa de circulação 2D. |
| -2- | Escala: Rodar o botão de comando para a esquerda/direita reduz/aumenta a escala. |
| -3- | Zoom: Com a função Zoom autom. ligada, é apresentado na lupa um «A» para «automático». |
| -4- | A mira: Mova a mira através da superfície de comando do MMI-touch na direção pretendida, e grave um ponto do mapa como destino ou visualize as informações sobre esse ponto. |
| -5- | Conteúdos de mapas (destinos especiais, favoritos): Se existirem mais destinos especiais na imediação direta, os símbolos serão ilustrados empilhados no mapa. |
| -6- | Informações adicionais sobre a posição da mira: Ao mover a mira para uma localidade no mapa, são apresentadas informações sobre a posição atual da mira. Pressione o botão de comando, para chamar os detalhes do destino ou iniciar a condução ao destino. Com a mira desligada, é apresentada a estrada atualmente percorrida. |
| -7- | Indicação de uma manobra prevista Se não estiver prevista qualquer manobra, é apresentada neste ponto a distância e a hora de chegada prevista ao destino/destino intermédio. |
| -8- | Indicação de um trajeto melhor. Encontrará outras indicações em ligação►. |
Com a mira desativada
Fig. 160►:
| -9- | Quando é mostrada uma seta de curva, aparece um gráfico de barras. Quanto menos barras são mostradas, tanto menor é a distância para o ponto da viragem. |
| -10- | Indicação da velocidade 1): Indicação da velocidade máxima permitida em autoestradas, estradas nacionais e estradas secundárias. |
| -11- | Estrada a ser percorrida no momento. Com o veiculo parado, é indicado aqui «offroad». |
| -12- | Posição do veículo (
 ) |
| -13- | Indicação das informações de trânsito ativas (ONLINE* ou TMC/TMCpro*) |
| -14- | Indicação da altitude (
 ) |
| -15- | Informação do trajeto: Durante a condução ao destino, são-lhe apresentadas várias informações (por ex., as manobras previstas com cálculo da distância e o nome da rua). Além disso, surge ainda a indicação das informações de trânsito ou dos destinos especiais no trajeto atual. |
