Válido para: vehículos con gato
-
- Fig. 234Estribera: Marcas (ejemplo)
-

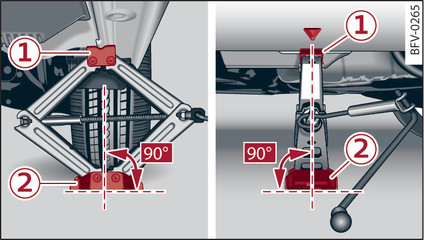

- Fig. 235Larguero inferior: Colocar el gato
El gato* (herramientas) se deberá colocar sobre una superficie que ofrezca un buen apoyo. Utilice en caso necesario una base amplia y estable. En el caso de firme liso (como, p. ej., baldosas), habría que colocar una base que no resbale (p. ej., una estera de goma)
►.
Busque en la talonera la marca más cercana a la rueda que hay que cambiar fig. 234►. Detrás de la marca, en el larguero inferior, hay un punto de alojamiento para el gato*.
Coloque el gato* por debajo del punto de apoyo situado en el larguero inferior y súbalo, girando la manivela, hasta que su pestaña de alojamiento -1- fig. 235► quede por debajo del punto de apoyo previsto para ello.
Coloque el gato* de modo que su pestaña de alojamiento -1- incida en el punto de apoyo previsto para ello en el larguero inferior y que la placa base -2- se apoye plana sobre el suelo. Al hacerlo, la placa base -2- debe encontrarse en posición vertical, debajo del punto de apoyo -1-.
Siga elevando el gato* hasta que la rueda se levante un poco del suelo.
- Asegúrese de que el gato* ha quedado en una posición estable. En caso de firme liso/blando el gato* puede resbalar/hundirse. ¡Peligro de lesiones!
- Eleve su vehículo únicamente con el gato* suministrado de fábrica. Su vehículo puede resbalar si utiliza gatos de otros automóviles. ¡Peligro de lesiones!
- Coloque el gato* únicamente en los puntos de apoyo previstos para ello en el larguero inferior y póngalo en posición. De lo contrario, el gato* puede resbalar si no está bien colocado en el vehículo. ¡Peligro de resultar herido!
- No arranque nunca el motor estando el vehículo elevado. ¡Peligro de lesiones!
- Si hay que realizar trabajos debajo del vehículo, éste se deberá asegurar utilizando caballetes adecuados. ¡Peligro de lesiones!
