Un fusibile bruciato si riconosce dai filamenti fusi.
-

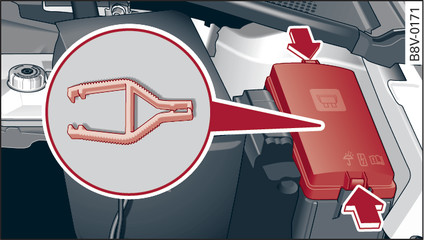

- Fig. 244Copertura del vano fusibili nella parte sinistra del vano motore
I singoli circuiti elettrici sono protetti da fusibili. I fusibili si trovano nell abitacolo e nel vano motore.
Fusibili nell abitacolo
Spegnere il quadro strumenti e tutti gli utilizzatori.
Individuare nelle seguenti tabelle il fusibile relativo all utilizzatore link►.
Rimuovere la graffa di plastica dalla copertura alloggiata nel vano motore fig. 244►.
Estrarre il fusibile insieme alla graffa.
Sostituire il fusibile bruciato soltanto con uno di amperaggio uguale.
Riapplicare la copertura.
Fusibili nel vano motore
Spegnere il quadro strumenti e tutti gli utilizzatori.
Individuare nelle seguenti tabelle il fusibile relativo all utilizzatore link►.
Sbloccare la copertura dei fusibili fig. 244►.
Rimuovere la graffa in plastica dalla copertura fig. 244►.
Estrarre il fusibile insieme alla graffa.
Sostituire il fusibile bruciato soltanto con uno di amperaggio uguale.
Colore dei fusibili
|
Colore
|
Intensità di corrente in Ampere |
|
nero
|
1 |
|
lilla
|
3 |
|
marrone chiaro
|
5 |
|
marrone
|
7,5 |
|
rosso
|
10 |
|
blu
|
15 |
|
giallo
|
20 |
|
bianco o chiaro
|
25 |
|
verde
|
30 |
|
arancione
|
40 |
ATTENZIONE
Non effettuare riparazioni dei fusibili e non sostituire mai un fusibile bruciato con uno di amperaggio superiore. Si potrebbe danneggiare l impianto elettrico: pericolo di incendio!
ATTENZIONE
Se un fusibile appena sostituito si brucia dopo breve tempo, l impianto elettrico deve essere sottoposto al più presto a una verifica presso un officina specializzata.
Avvertenza
- Nelle tabelle che seguono non vengono prese in considerazione eventuali posizioni non occupate.
- Alcuni degli equipaggiamenti elencati nelle tabelle che seguono sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
