A két indítókábelt a helyes sorrendben kell csatlakoztatni.
-

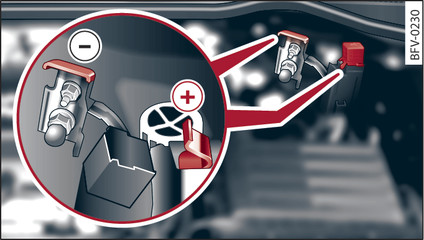

- 238. ábraMotortér: az indítókábelek vagy a töltőkészülék csatlakozásai
-

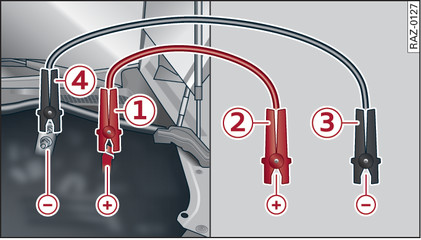

- 239. ábraAz indítókábelek csatlakoztatása:
Az indítókábelek csatlakozásai a motortérben találhatók.
Vegye figyelembe a járműakkumulátorra vonatkozó megjegyzéseket Link►.
A pozitív pólusok összekötése a pozitív vezetékkel (piros)
Hajtsa fel a piros fedelet a pozitív póluson . ábra238►.
Rögzítse a pozitív kábel (piros) egyik végét járműve indítási rásegítési pontján -1- . ábra239►.
Rögzítse a pozitív kábel (piros) másik végét az áramforrás pozitív pólusán -2-.
A negatív pólusok összekötése a negatív vezetékkel (fekete)
Rögzítse a negatív kábel (fekete) egyik végét az áramforrás negatív pólusán -3-.
Rögzítse a negatív kábel (fekete) másik végét járműve indítási rásegítési pontján -4-.
A motor beindítása
Ha az indításhoz egy segítő járművet használ, indítsa be annak motorját, és járassa alapjáraton.
Most indítsa be a lemerült jármű-akkumulátorú járműve motorját.
Ha a motor nem indul be: 10 másodperc elteltével szakítsa meg, majd 30 másodperc után ismételje meg az indítózást.
Kapcsolja be járművén a hátsóablak-fűtést az indítókábel lekötésekor keletkező feszültségcsúcsok lecsökkentése érdekében. A menetvilágításnak kikapcsolt állapotban kell lennie.
Járó motoroknál vegye le a vezetékeket pontosan az előzőekben leírtakhoz képest fordított sorrendben.
Hajtsa vissza a piros fedelet a pozitív póluson.
FIGYELEM
- Az indítókábeleket semmilyen esetben sem szabad közvetlenül járműve akkumulátorára csatlakoztatni. Kizárólag a motorházban található csatlakozásokat szabad használni.
- A pólusfogók nem szigetelt részei semmi esetre sem érintkezhetnek egymással. Ezenkívül a pozitív pólushoz csatlakoztatott kábelt nem szabad a jármű fémes részeihez érinteni – rövidzárlat veszély!
- Az akkumulátorcellák zárócsavarjainak szorosan becsavarva kell lenniük.
- Tatsa távol a járműakkumulátoroktól a tűzforrásokat (nyílt láng, égő cigaretta stb.) – robbanásveszély!
- Ha Ön egy másik járműnek ad indítási rásegítést, akkor az indítókábeleket úgy helyezze el, hogy azok ne érintkezhessenek a másik jármű motorterében a forgó részekkel.
VIGYÁZAT
Ügyeljen arra, hogy az indítókábelek előzőekben leírt csatlakoztatása megfelelő legyen, hogy a járműve beindítható legyen. Amennyiben egy másik járműnek ad indítási rásegítést, a negatív kábelt (–) egy a motorblokkal egybeépített fémrészhez vagy magához a motorblokkhoz csatlakoztassa. Az áramot kapó járműnél ha a járműakkumulátor szellőztetése nem kifelé történik, akkor a keletkező durranógáz miatt robbanási veszély áll fenn!
Megjegyzés
Ügyeljen arra, hogy a csatlakoztatott indítókábelek fémes érintkezése megfelelő legyen.
