Les deux câbles de dépannage doivent être branchés dans le bon ordre.
-
- Fig. 238 Compartiment-moteur : raccords pour les câbles de dépannage ou le chargeur
-

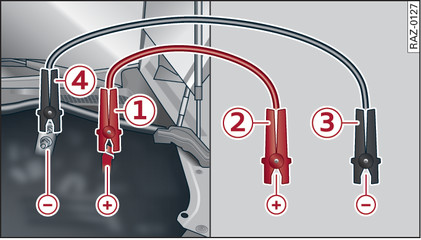

- Fig. 239 Branchement des câbles de dépannage
Les raccords pour les câbles de démarrage se trouvent dans le compartiment-moteur.
Tenez compte des remarques concernant la batterie du véhicule lien►.
Relier les bornes positives à l’aide du câble positif (rouge)
Relevez le cache rouge de la borne positive fig. 238►.
Fixez une extrémité du câble positif (rouge) au raccord pour le démarrage de fortune -1- fig. 239► de votre véhicule.
Fixez l autre extrémité du câble positif (rouge) à la borne positive -2- de la source de courant.
Relier les bornes négatives à l’aide du câble négatif (noir)
Fixez une extrémité du câble négatif (noir) à la borne négative -3- de la source de courant.
Fixez l autre extrémité du câble négatif (noir) au raccord pour le démarrage de fortune -4- de votre véhicule.
Démarrage du moteur
Si vous faites appel à un autre véhicule pour démarrer le vôtre, démarrez le moteur de cet autre véhicule et laissez-le tourner au ralenti.
Démarrez ensuite le moteur de votre véhicule, dont la batterie est déchargée.
Si le moteur ne démarre pas, interrompez le processus de démarrage au bout de 10 secondes et répétez l opération après env. 30 secondes.
Activez le dégivrage de la lunette arrière de votre véhicule afin d éliminer les crêtes de tension survenant lors du débranchement du câble de dépannage. Les phares doivent être éteints.
Lorsque les moteurs tournent, débranchez les câbles exactement dans l ordre inverse de celui décrit précédemment.
Rabattez le cache rouge de la borne positive.
AVERTISSEMENT
- Ne branchez en aucun cas un câble de dépannage directement sur la batterie de votre véhicule. Utilisez exclusivement les raccords situés dans le compartiment-moteur.
- Les parties non isolées des pinces polaires ne doivent en aucun cas se toucher. De plus, le câble de dépannage branché sur la borne positive de la batterie de véhicule ne doit pas entrer en contact avec des pièces conductrices de courant du véhicule - risque de court-circuit !
- Les bouchons des cellules de batterie doivent être serrés à fond.
- Mettez la batterie de véhicule à l abri des sources de feu (flamme nue, cigarettes allumées, etc.) - risque d explosion !
- Si vous devez dépanner un autre véhicule, disposez les câbles de dépannage de manière qu ils ne puissent pas s enrouler autour de pièces qui tournent dans le compartiment-moteur.
ATTENTION
Le procédé de raccordement des câbles de dépannage décrit ci-avant se rapporte au dépannage de votre véhicule. Si vous aidez un autre véhicule à démarrer, branchez le câble négatif (-) à une pièce métallique massive vissée au bloc-moteur ou au bloc-moteur lui-même. Si la batterie du véhicule en panne n est pas purgée vers l extérieur, le gaz détonant risque de provoquer une explosion !
Nota
Veillez à ce que les câbles de dépannage raccordés aient un contact métallique suffisant.
