Reconocerá un fusible quemado porque la tira de metal está fundida.
-

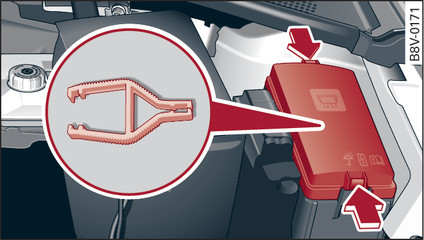

- Fig. 244Compartimento del motor, a la izquierda: Tapa de los fusibles
Los circuitos de corriente van protegidos por fusibles. Los fusibles se encuentran en el habitáculo y en el compartimento del motor.
Fusibles en el habitáculo
Desconecte el encendido y todos los consumidores.
Localice en las tablas siguientes el fusible correspondiente al consumidor vínculo►.
Retire la cubierta: vehículos con volante a la izquierda fig. ► o vehículos con volante a la derecha fig. 244►.
Saque las pinzas de plástico de la tapa de fusibles en el compartimento del motor fig. 244►.
Saque el fusible con la pinza.
Sustituya el fusible fundido únicamente por otro de igual amperaje.
Vuelva a colocar la cubierta.
Fusibles en el compartimento del motor
Desconecte el encendido y todos los consumidores.
Localice en las tablas siguientes el fusible correspondiente al consumidor vínculo►.
Desbloquee la tapa de los fusibles fig. 244►.
Saque las pinzas de plástico de la tapa de fusibles fig. 244►.
Saque el fusible con la pinza.
Sustituya el fusible fundido únicamente por otro de igual amperaje.
Color de los fusibles
|
Color
|
Intensidad de corriente en amperios |
|
Negro
|
1 |
|
Lila
|
3 |
|
Marrón claro
|
5 |
|
Marrón
|
7,5 |
|
Rojo
|
10 |
|
Azul
|
15 |
|
Amarillo
|
20 |
|
Blanco o claro
|
25 |
|
Verde
|
30 |
|
Naranja
|
40 |
ATENCIÓN
No repare los fusibles ni sustituya nunca un fusible fundido por otro de mayor amperaje. Se pueden producir daños en el sistema eléctrico. ¡Peligro de incendio!
CUIDADO
Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá que verificar el sistema eléctrico cuanto antes en un taller especializado.
Aviso
- Las posiciones que no están ocupadas por ningún fusible no aparecen en las siguientes tablas.
- Algunos de los equipamientos relacionados en las tablas siguientes pertenecen sólo a determinadas versiones del modelo o son equipamientos opcionales.
