Um fusível queimado é identificável pela tira de metal fundida.
-

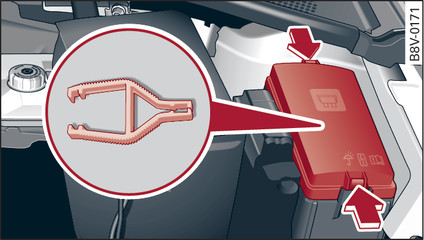

- Fig. 255Compartimento do motor, lado esquerdo: tampa dos fusíveis
Os diferentes circuitos elétricos estão protegidos por meio de fusíveis. Os fusíveis encontram-se à esquerda, por baixo do volante, atrás de uma cobertura e no compartimento do motor, no lado esquerdo.
Fusíveis no habitáculo
Desligar a ignição e todos os consumidores elétricos.
A partir das tabelas seguintes, apure qual o fusível que corresponde ao consumidor ligação►.
Retirar a cobertura: Veículos com volante à esquerda ou à direita Fig. ►.
Retire a pinça de plástico da tampa dos fusíveis no compartimento do motor Fig. 255►.
Extrair o fusível com o grampo.
Substituir os fusíveis queimados apenas por outros com a mesma resistência.
Recolocar a tampa de cobertura.
Fusíveis no compartimento do motor
Desligar a ignição e todos os consumidores elétricos.
A partir das tabelas seguintes, apure qual o fusível que corresponde ao consumidor ligação►.
Desbloqueie a tampa de segurança Fig. 255►.
Extrair a pinça de plástico da tampa dos fusíveis Fig. 255►.
Extrair o fusível com o grampo.
Substituir os fusíveis queimados apenas por outros com a mesma resistência.
Cor de referência dos fusíveis
|
Cor
|
Intensidade de corrente em amperes |
|
preto
|
1 |
|
lilás
|
3 |
|
castanho claro
|
5 |
|
castanho
|
7,5 |
|
vermelho
|
10 |
|
azul
|
15 |
|
amarelo
|
20 |
|
branco ou transparente
|
25 |
|
verde
|
30 |
|
cor de laranja
|
40 |
ATENÇÃO
Não reparar fusíveis e nunca substituir um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico - perigo de incêndio!
CUIDADO
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema elétrico deverá ser inspecionado, quanto antes, por um serviço de assistência técnica.
Aviso
- Os lugares dos fusíveis não ocupados não são referidos nas tabelas.
- Alguns dos equipamentos apresentados nas tabelas seguintes fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
