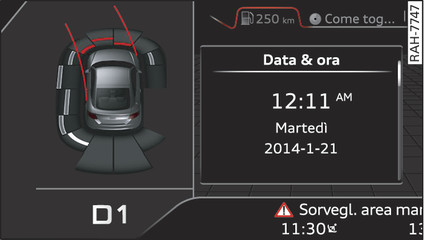

I segmenti visualizzati davanti e dietro la vettura (con sistema di ausilio al parcheggio plus^*) ovvero intorno alla vettura (con sistema di assistenza al parcheggio^*) fig. 107► consentono di stimare la distanza da un ostacolo. Le linee rosse indicano l area di manovra prevista a seconda dell angolo di sterzata. Un segmento bianco segnala un ostacolo riconosciuto dal sistema situato al di fuori dell area di manovra. I segmenti rossi rappresentano ostacoli rilevati all interno dell area di manovra. I segmenti sono tanto più vicini alla vettura quanto più la vettura è vicina all ostacolo. Se viene visualizzato il penultimo segmento è stata raggiunta la soglia di collisione. Gli ostacoli, anche se situati al di fuori dell area di manovra, vengono visualizzati in rosso al raggiungimento della soglia di collisione. Non procedere oltre (in avanti o in retromarcia, a seconda della situazione) ►, ►!
