Riguarda solo i veicoli: con cambio S tronic
Nel caso in cui l alimentazione elettrica venga meno, la leva selettrice può essere sbloccata tramite un dispositivo di emergenza.
-

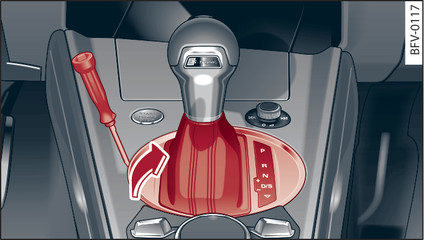

- Fig. 87Leva selettrice: rimozione della copertura
-

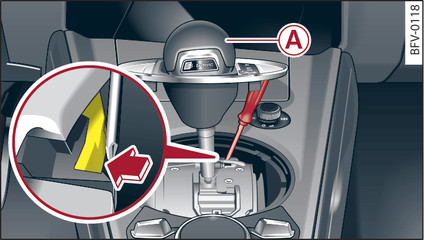

- Fig. 88Leva selettrice: sbloccaggio di emergenza dalla posizione di parcheggio
In questo paragrafo è descritto lo sbloccaggio di emergenza della leva selettrice nelle vetture con guida a destra.
Il dispositivo di sbloccaggio di emergenza è posto sotto la griglia della leva selettrice, sul lato destro. Lo smontaggio richiede una certa abilità pratica. Le consigliamo perciò di richiedere eventualmente l intervento di personale qualificato.
Per lo sbloccaggio è necessario il cacciavite degli attrezzi di bordo, che si trovano nel bagagliaio link►. Utilizzare l estremità piatta del cacciavite multiuso.
Rimozione della copertura della leva selettrice
Attivare il freno di stazionamento
► per impedire che la vettura possa mettersi in movimento.
► per impedire che la vettura possa mettersi in movimento.
Inserire il lato piatto del cacciavite di lato nella fessura accanto alla cuffia e sollevare quest ultima fig. 87►.
Tirare la cuffia cautamente verso l alto afferrandone gli angoli con le mani e rivoltarla oltre il pomello -1- fig. 88►.
Staccare il listello delle marce e lasciarlo appeso al cavo, spostato di lato -1- fig. 88►.
Sbloccaggio di emergenza della leva selettrice
Premere lateralmente il tasto di sbloccaggio giallo con l ausilio del cacciavite e mantenerlo premuto -2- fig. 88►.
Premere a questo punto il tasto di sbloccaggio della leva selettrice -A- e portare quest ultima in posizione N.
Dopo lo sbloccaggio di emergenza, inserire nuovamente il listello delle marce nella griglia del cambio e riagganciare la cuffia.
Se non c è alimentazione elettrica (per esempio quando la batteria è completamente scarica) e la vettura deve essere spinta o trainata, la leva selettrice deve essere portata in posizione N servendosi del dispositivo per lo sbloccaggio di emergenza.
La leva selettrice può essere spostata dalla posizione P solo se il freno di stazionamento è attivato. Se ciò non è possibile, bloccare la vettura con il pedale del freno. Spostando la leva dalla posizione P la vettura potrebbe altrimenti mettersi in movimento se si trova in pendenza: pericolo di incidente!
