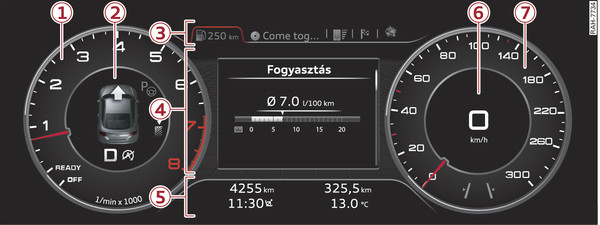

- 4. ábraA vezetőt tájékoztató rendszer elvi ábrázolása: hagyományos nézet
-

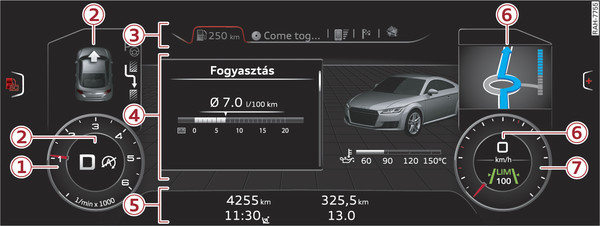

- 5. ábraA vezetőt tájékoztató rendszer elvi ábrázolása: kibővített nézet
A vezetőt tájékoztató rendszer különböző elemeket jelez ki:
| -1- | Fordulatszámmérő |
| -2- | Bal oldali kijelzés (két részre osztva a kibővített nézetnél) |
| -3- | Rostélyterület |
| -4- | Központi terület |
| -5- | Állapotjelző sor (ezt egy, illetve két sorban jelzi ki) |
| -6- | Jobb oldali kijelzés (két részre osztva a kibővített nézetnél) |
| -7- | Sebességmérő |
Az S-modellnél a jármű álló helyzetében átvált a vezetőt tájékoztató rendszer egy sportos nézetébe Link►.
Soha ne használja a külső hőmérséklet kijelzést az úttest csúszósságának a megítélésére. Ügyeljen arra, hogy már +5 °C külső hőmérsékletnél is képződhet jég - balesetveszély a jégképződés miatt!
Megjegyzés
- Pl. a hőmérséklet vagy a sebesség mértékegységei átállíthatók a információs rendszerben.
- Álló vagy nagyon alacsony sebességgel haladó járműnél a kijelzett hőmérséklet a motor kisugárzó hője miatt kissé magasabb lehet, mint a tényleges külső hőmérséklet.
- +5 °C alatti hőmérsékleteknél a hőmérséklet-kijelzés előtt egy jégkristály szimbólum látható ►.
