Gilt für Fahrzeuge: mit Wagenheber
-

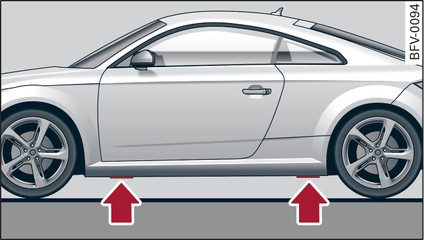

- Abb. 241 Schweller: Markierungen (Beispiel)
-

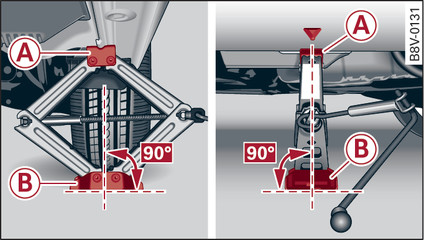

- Abb. 242 Unterholm: Wagenheber ansetzen
Stellen Sie den Wagenheber* (Bordwerkzeug) auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige, stabile Unterlage. Bei glattem Untergrund wie z. B. Fliesenboden sollten Sie eine rutschfeste Unterlage (z. B. eine Gummimatte) verwenden
►.
Suchen Sie die Markierung am Schweller, die dem zu wechselnden Rad am nächsten liegt Abb. 241►. Hinter der Markierung befindet sich am Unterholm der Aufnahmepunkt für den Wagenheber*.
Drehen Sie den Wagenheber* unter dem Aufnahmepunkt am Unterholm so weit hoch, bis sein Aufnahmehorn -A- Abb. 242► unter dem vorgesehenen Aufnahmepunkt steht.
Richten Sie den Wagenheber* so aus, dass sein Aufnahmehorn -A- an den dafür vorgesehenen Aufnahmepunkt am Unterholm greift und die bewegliche Grundplatte -B- plan auf dem Boden aufliegt. Die Grundplatte -B- muss sich dabei senkrecht unter dem Aufnahmepunkt -A- befinden.
Drehen Sie den Wagenheber* weiter hoch bis das Rad etwas vom Boden abhebt.
- Stellen Sie sicher, dass der Wagenheber* stabil steht. Bei glattem/weichem Untergrund kann der Wagenheber* rutschen/einsinken - Verletzungsgefahr!
- Heben Sie Ihr Fahrzeug nur mit dem ab Werk mitgelieferten Wagenheber* an. Bei Wagenhebern anderer Fahrzeuge kann Ihr Fahrzeug abrutschen - Verletzungsgefahr!
- Setzen Sie den Wagenheber* nur an den vorgesehenen Aufnahmepunkten am Unterholm an und richten Sie ihn aus. Andernfalls kann der Wagenheber* bei nicht ausreichendem Halt am Fahrzeug abrutschen - Verletzungsgefahr!
- Durch Belastungsänderungen kann sich die Fahrzeughöhe des abgestellten Fahrzeugs verändern.
- Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallgefahr!
- Stützen Sie das Fahrzeug sicher mit geeigneten Unterstellböcken ab, falls unter dem Fahrzeug gearbeitet werden muss - Verletzungsgefahr!
