Erimiş bir metal şerit, sigortanın yandığını gösterir.

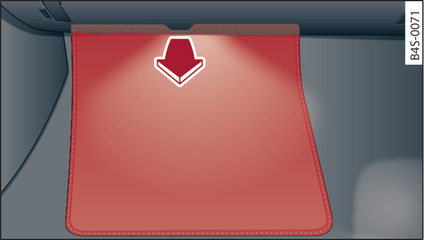

Şek. 187Ön yolcu tarafı ayak bölmesi:
Şek. 187Ön yolcu tarafı ayak bölmesi:
Her akım devresi sigortalarla emniyete alınmıştır. Sigortalar, ön yolcu tarafı ayak bölmesinde bir kapağın arkasında bulunur.
İç mekanda sigortalar
Kontağı ve tüm tüketicileri kapatın.
Aşağıdaki tabloda hangi sigortanın tüketici aksama ait olduğunu bulabilirsiniz Link►.
Paspası geriye katlayın.
Kapağı Şek.187► sökün.
Sigortayı dışarı çekin.
Yanmış sigortayı sadece aynı güçte bir sigorta ile değiştirin.
Kapağı tekrar yerleştirin.
Sigortaların renkli kodlamaları
Renk
Akım gücü
amper olarak
siyah
1
mor
3
açık kahverengi
5
kahverengi
7,5
kırmızı
10
mavi
15
sarı
20
beyaz veya şeffaf
25
yeşil
30
turuncu
40
DİKKAT
Sigortaları onarmayın ve yanmış bir sigortayı asla daha yüksek Amper li bir sigorta ile değiştirmeyin. Elektrik sisteminde hasarlar ortaya çıkabilir - Yangın tehlikesi!
ÖNEMLİ
Yeni takılan sigorta kısa bir süre sonra tekrar yanarsa, elektrik sistemi en kısa sürede Yetkili Servise kontrol ettirilmelidir.
Not
  • Boş olan sigorta alanları aşağıdaki tabloda verilmemiştir.
  • Aşağıdaki tablolarda gösterilen bazı donanımlar, sadece bazı modeller için geçerlidir veya ek donanımlardır.
