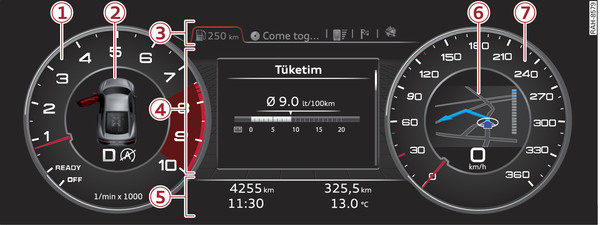

- Şek. 4Sürücü bilgilendirme sistemi prensip şeması: Klasik görünüm

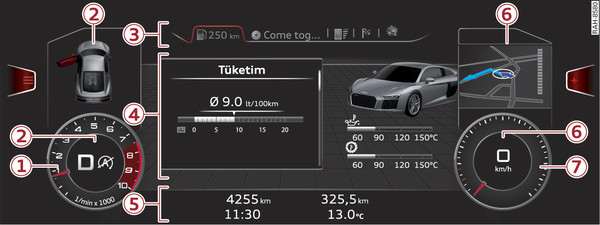

- Şek. 5Sürücü bilgilendirme sistemi prensip şeması: Genişletilmiş görünüm
Sürücü bilgilendirme sistemi farklı objeler gösterir:
| -1- | Devir saati |
| -2- | Sol yan gösterge (genişletilmiş görünümde ikiye ayrılmış) |
| -3- | Sekme alanı |
| -4- | Merkezi alan |
| -5- | Durum satırı (Bu bir ya da iki satırlı gösterilir) |
| -6- | Sağ yan gösterge (genişletilmiş görünümde ikiye ayrılmış) |
| -7- | Takometre |
Dış ortam sıcaklık göstergesini yollarda buzlanma olmadığı konusunda ikna edici bir veri olarak kullanmayın. +5 °C lik dış ortam sıcaklıklarında bile yolun buzlanmış olabileceğini unutmayın - Buzlanmadan dolayı kaza tehlikesi!
Not
- Örneğin sıcaklık veya hız ölçü birimini bilgilendirici sistemde değiştirebilirsiniz.
- Aracın sabit olduğu veya çok düşük hızla seyri sırasında motordan yayılan ısıdan dolayı gösterilen sıcaklık, gerçek dış ortam sıcaklığından biraz yüksek olabilir.
- +5 °C nin altındaki sıcaklıklarda, sıcaklık göstergesinin önünde bir buz kristali görünür ►.
